电站

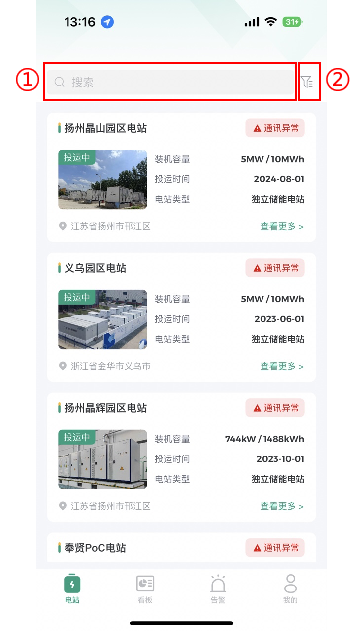

电站筛选

默认展示当前账号下的所有电站，点击上方的搜索栏可查找具体电站，点击搜索栏右侧的筛选图标，可通过弹窗显示的筛选条件进行电站筛选查找。

1. 搜索栏

2. 筛选条件

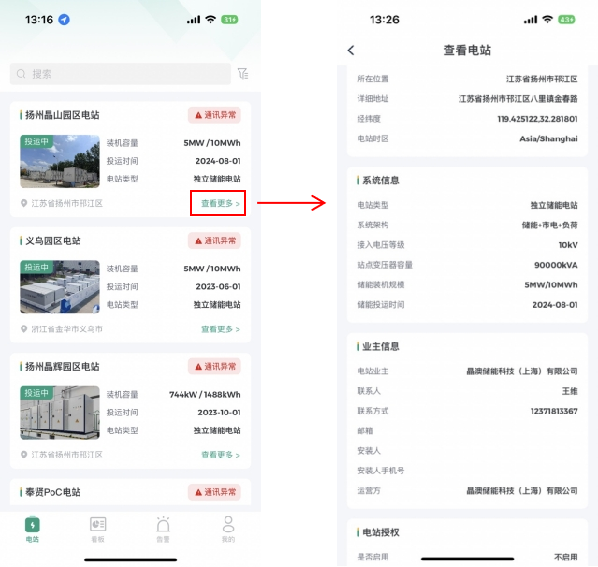

电站信息查看

点击列表中电站的“查看更多”可查看当前电站的基本信息。

电站详情

点击列表中的电站，页面跳转，进行电站详情查看。

详情页包含：电站概览、PCS、BMS、辅控四大板块，附带控制策略、电价配置（点击右上角按钮)。

​

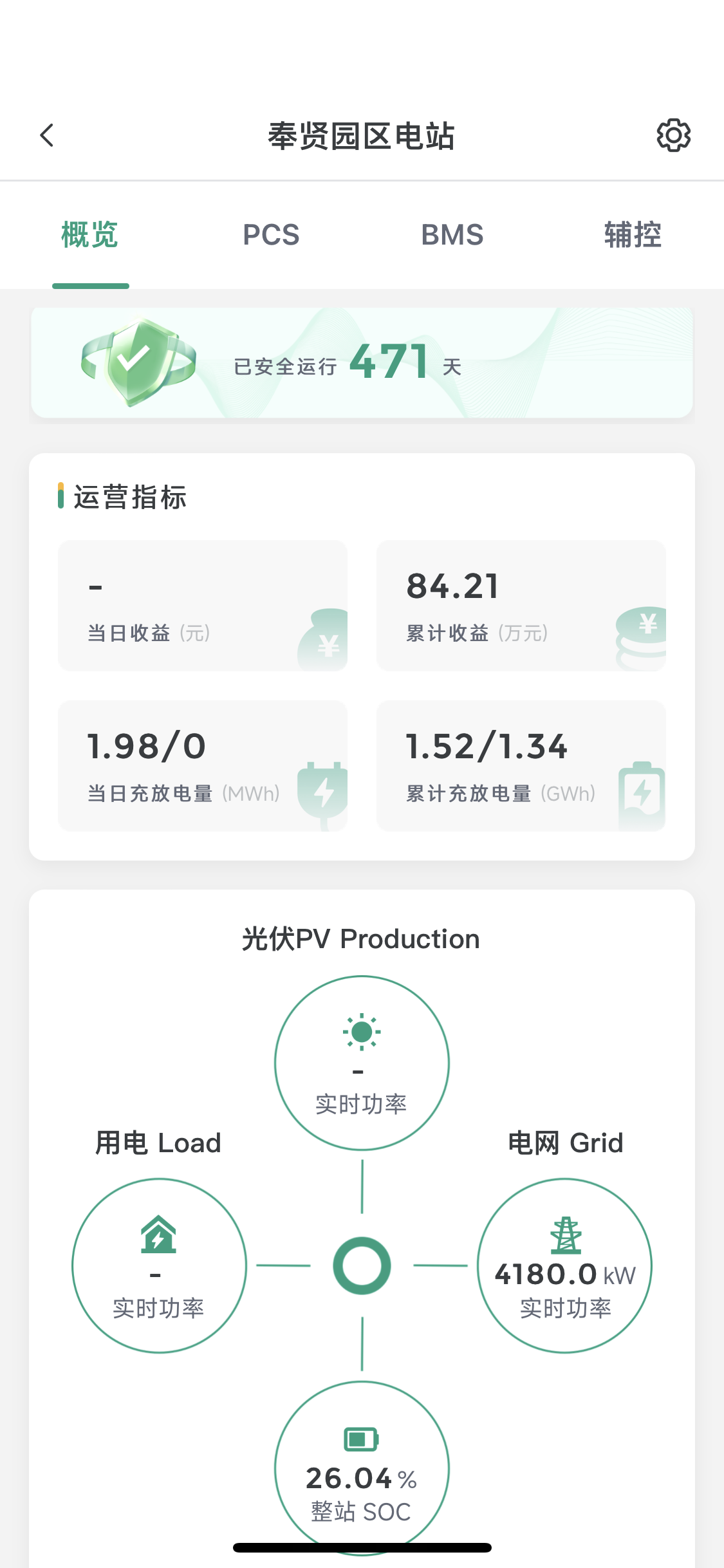

概览

点击进入电站详情页，默认显示概览页面内容，下滑可展示概览页面的电站其他内容。

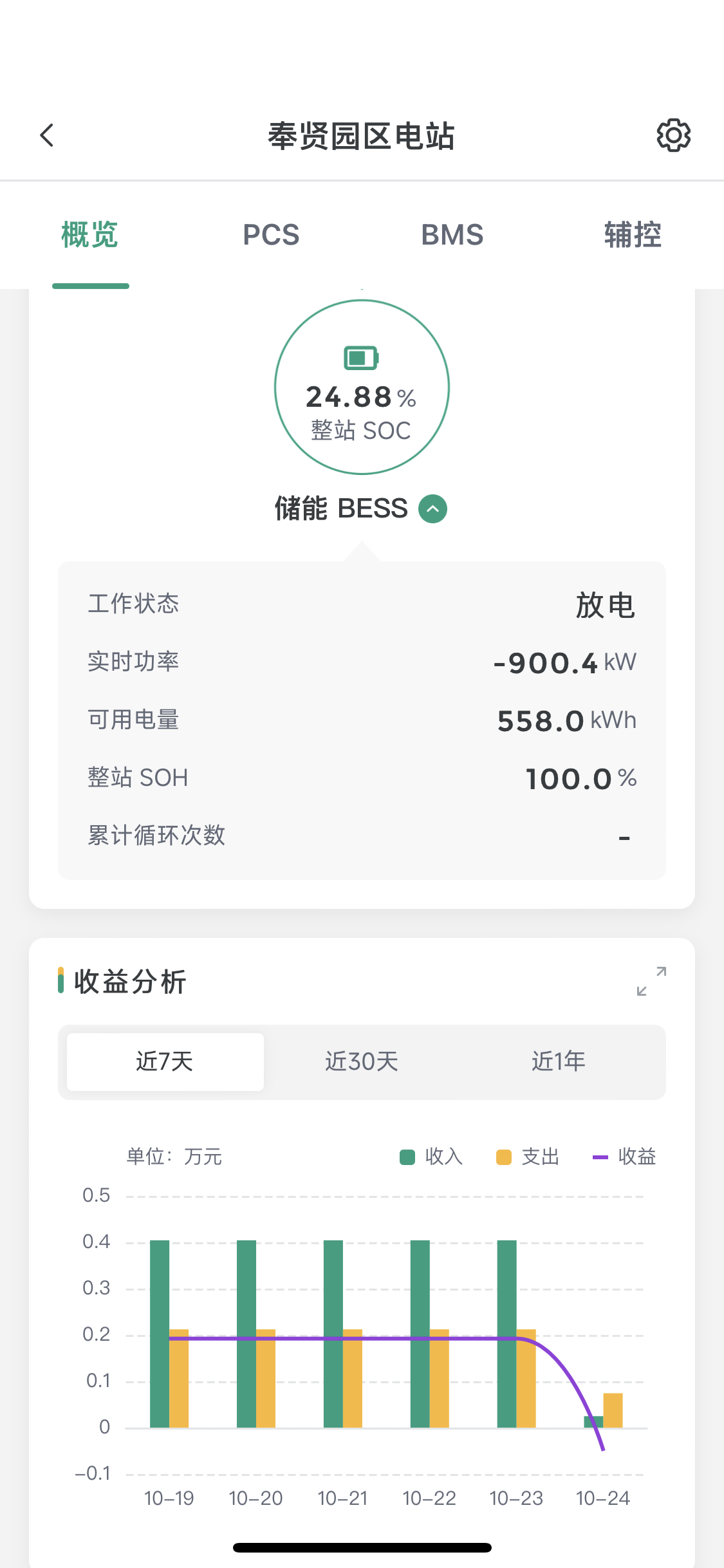

概览页操作

1. 储能BESS：默认下方指标展开显示，点击名称右侧的图标可收起

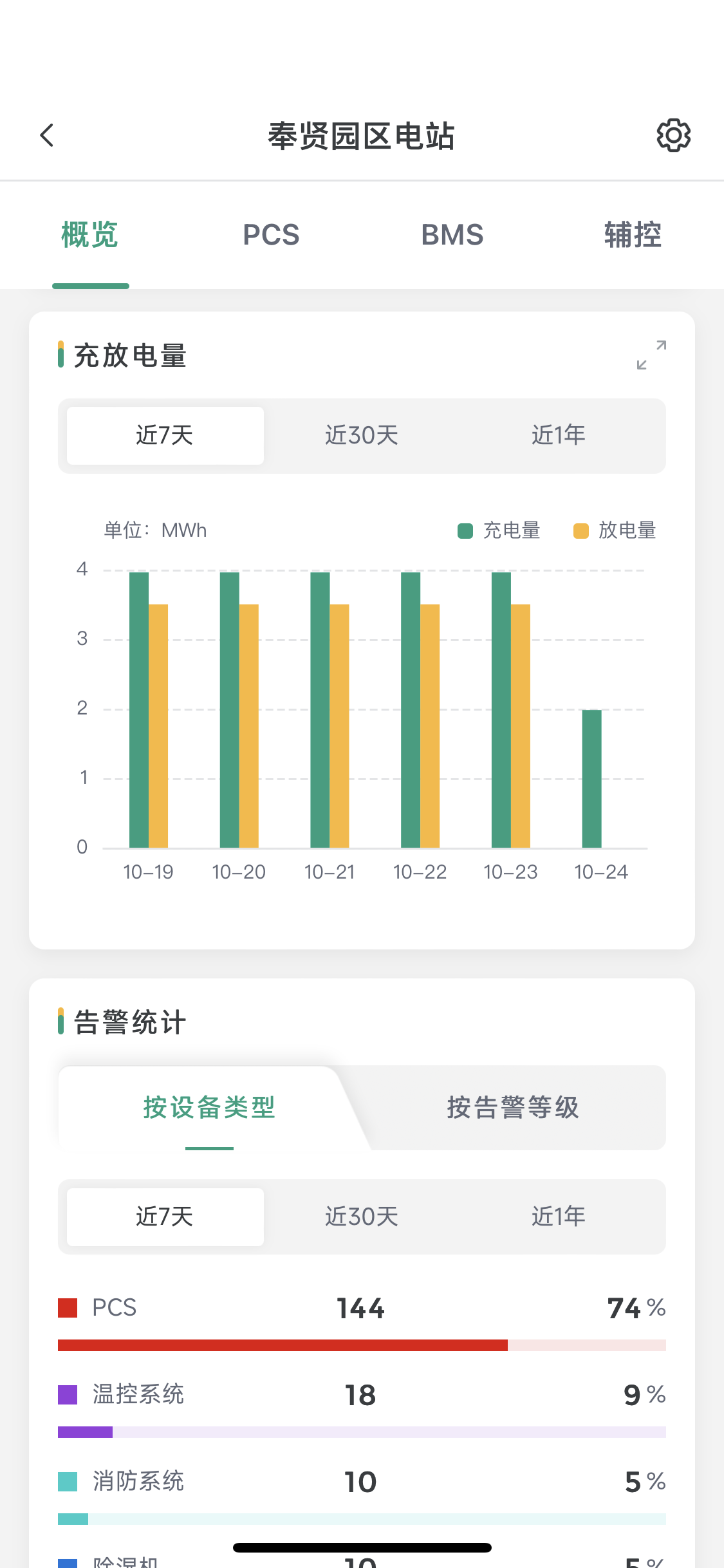

2. 收益分析/充放电量：点击板块右上角的图标可进行横向全屏展示

3. 告警统计：默认展示“按设备类型”，可手动点击切换“按告警等级”

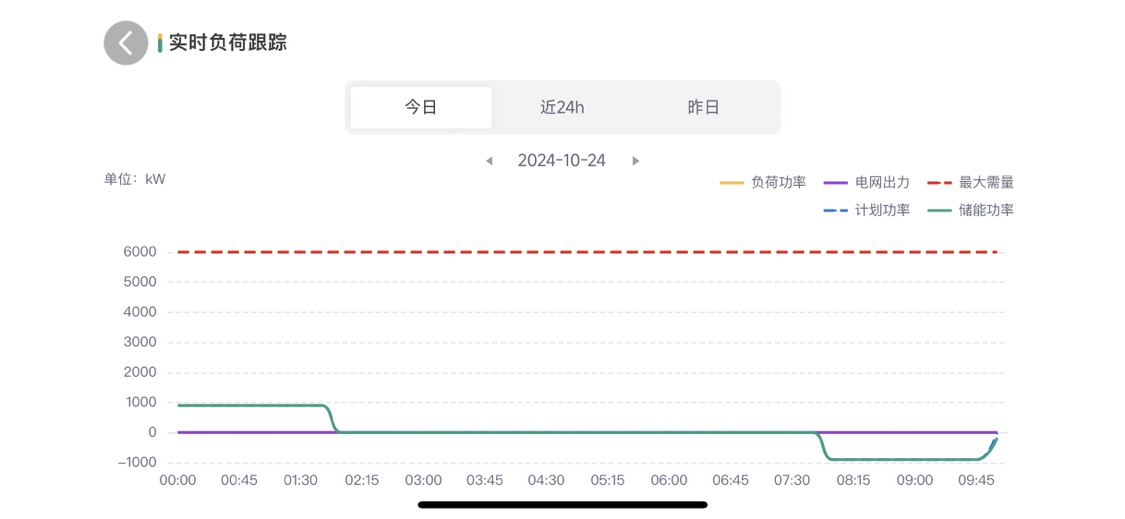

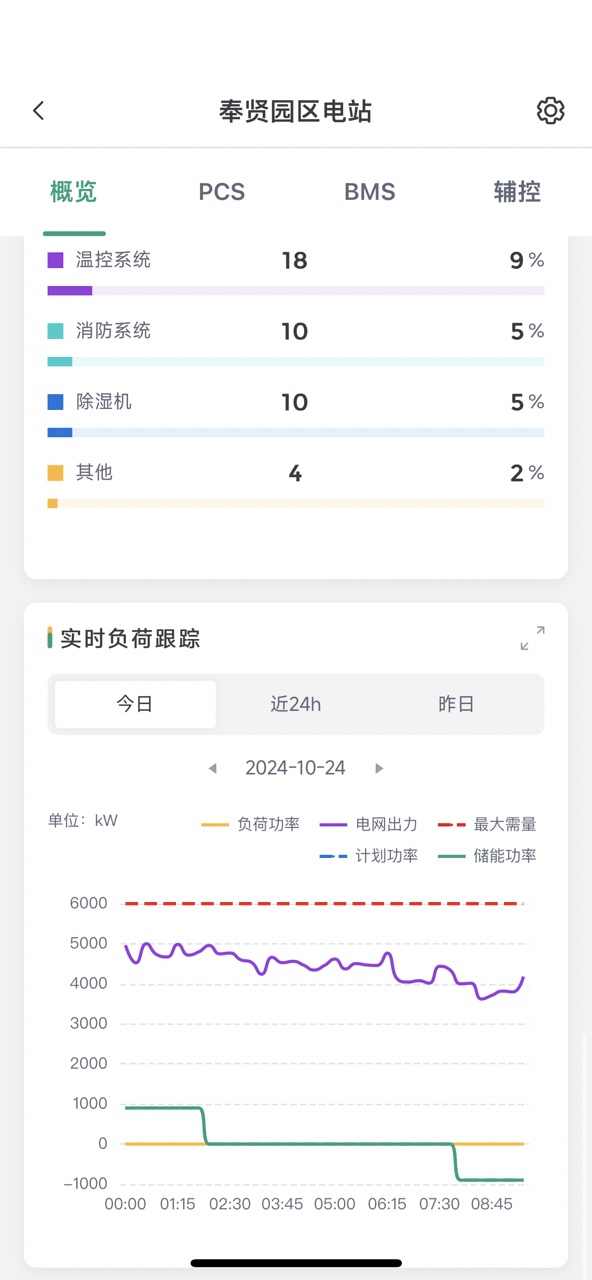

4. 实时负荷跟踪：点击右上角的图标可支持横向全屏展示



趋势分析

在概览页面中-运营指标下方的图形指标点击数据可查看数据趋势分析情况，默认展示时间维度内容，可切换数据维度；默认展示图表变化，可切换表格变化。

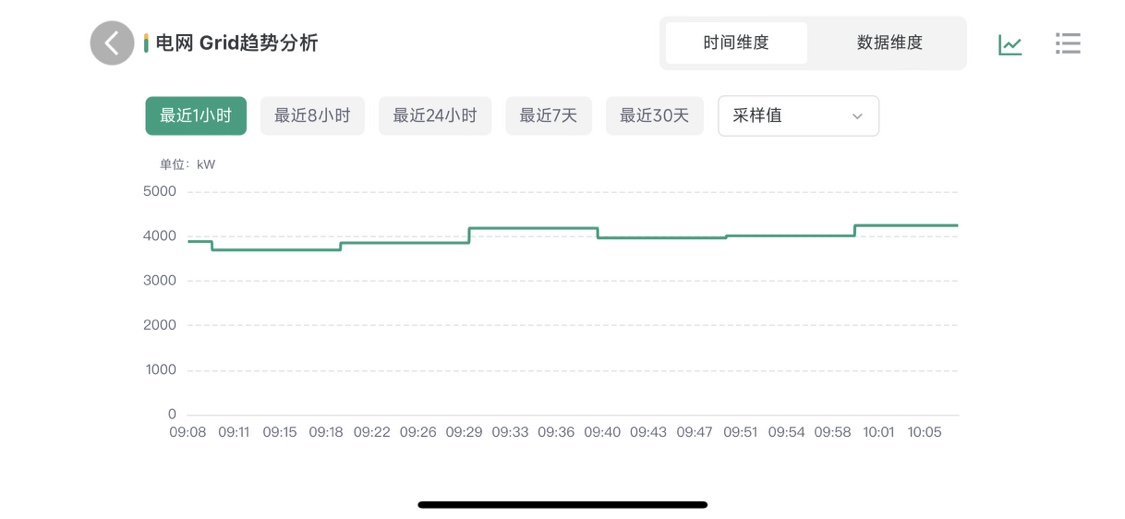

• 时间维度-图表模式

  1. 默认选中最近1小时数据，可手动点击切换其他时间段内数据分析查看。
  2. 默认显示采样值数据，点击后在列表中选择其他内容查看。

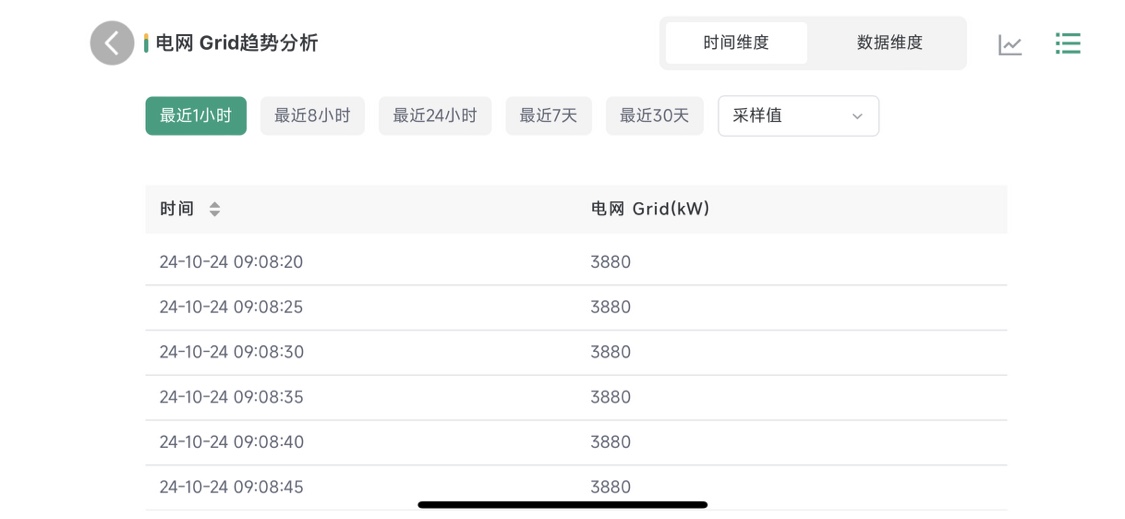

• 时间维度-表格模式

  1. 默认选中最近1小时数据，可手动点击切换其他时间段内数据分析查看。
  2. 默认显示采样值数据，点击后在列表中选择其他内容查看。

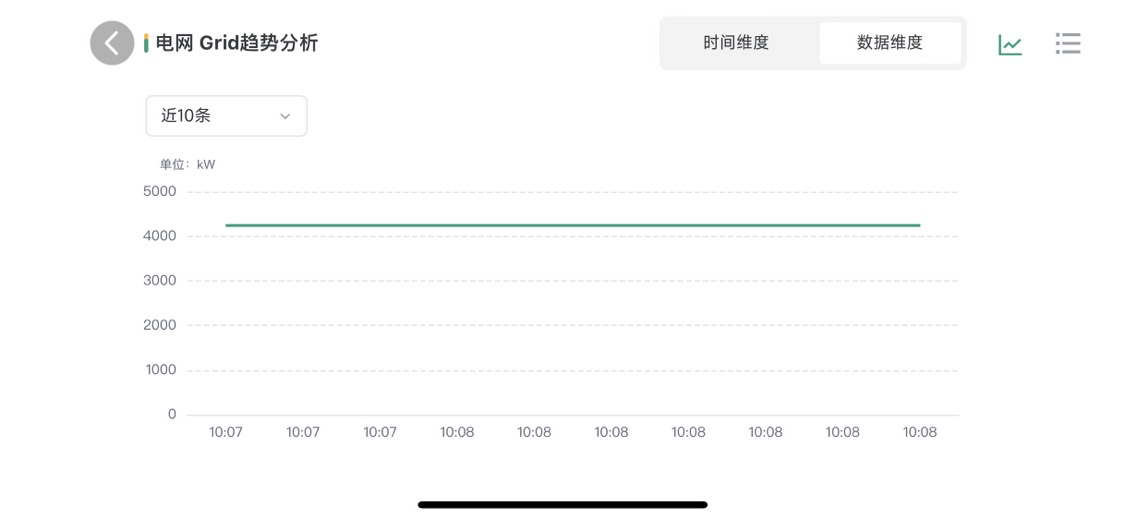

• 数据维度-图表模式

  1. 默认选中“近10条”，可手动点击切换其他范围查看“近50条、近100条”。

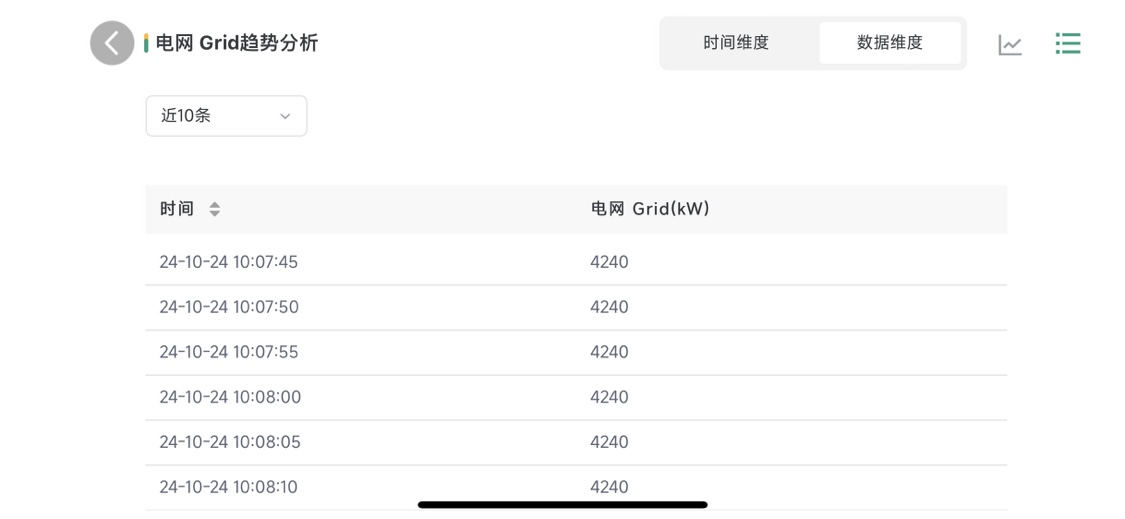

• 数据维度-表格模式

  1. 默认选中“近10条”，可手动点击切换其他范围查看“近50条、近100条”。


  PCS

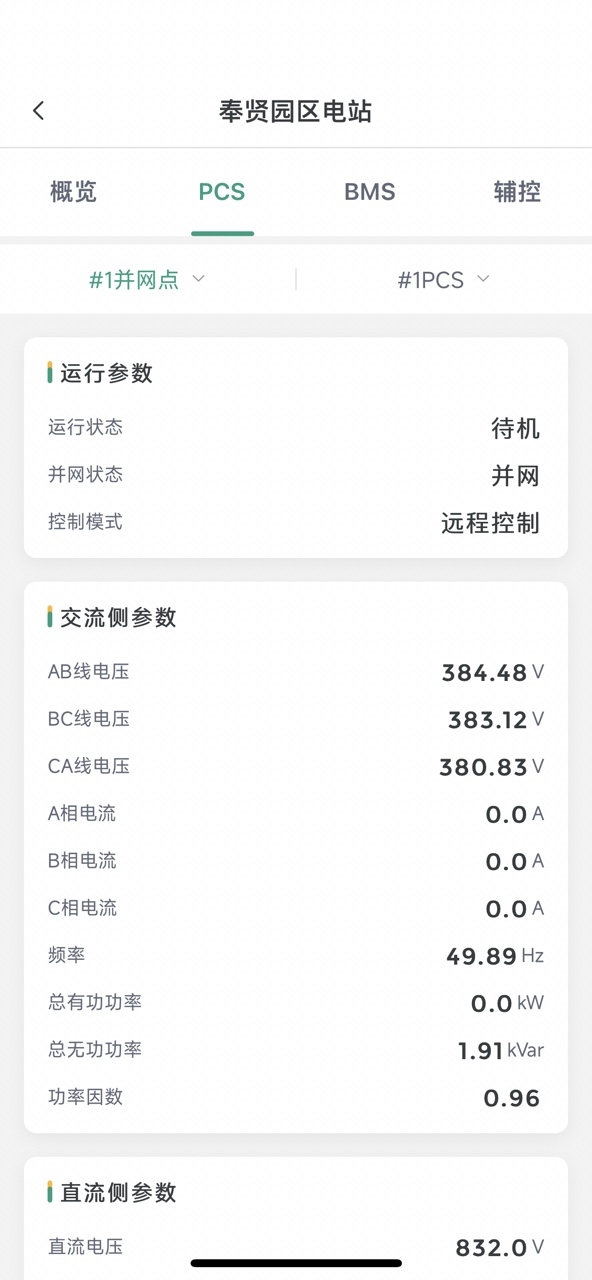

  点击顶部Tab栏中的“PCS”，页面切换到PCS页面，下滑可看到更多PCS设备数据。

  ​

  PCS设备切换

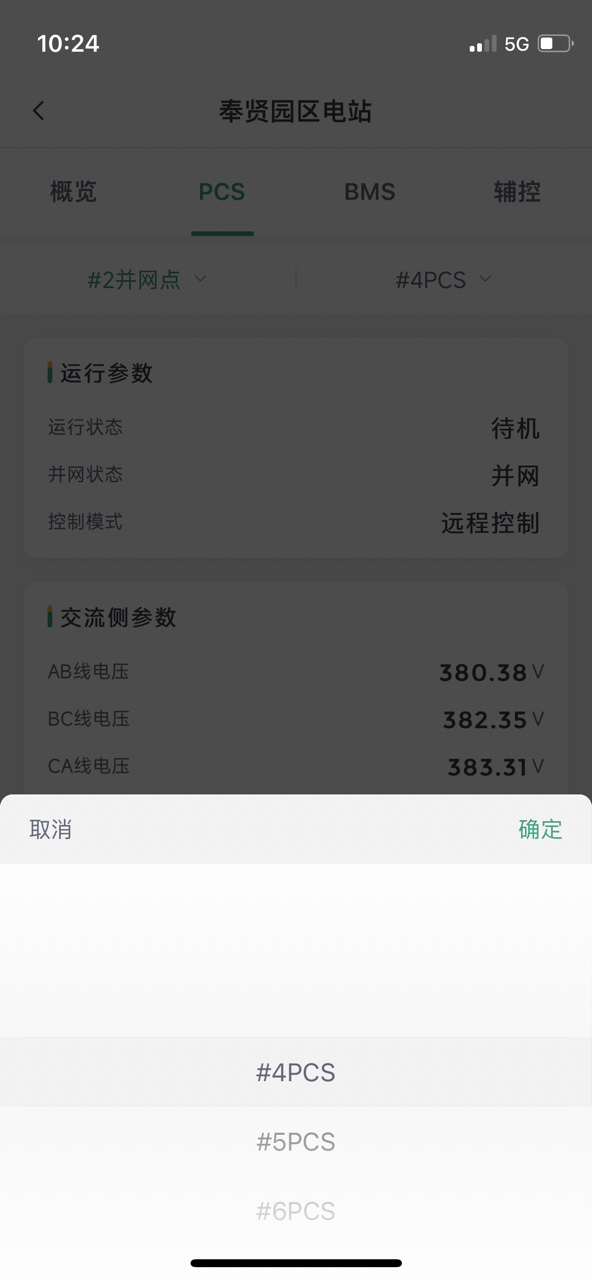

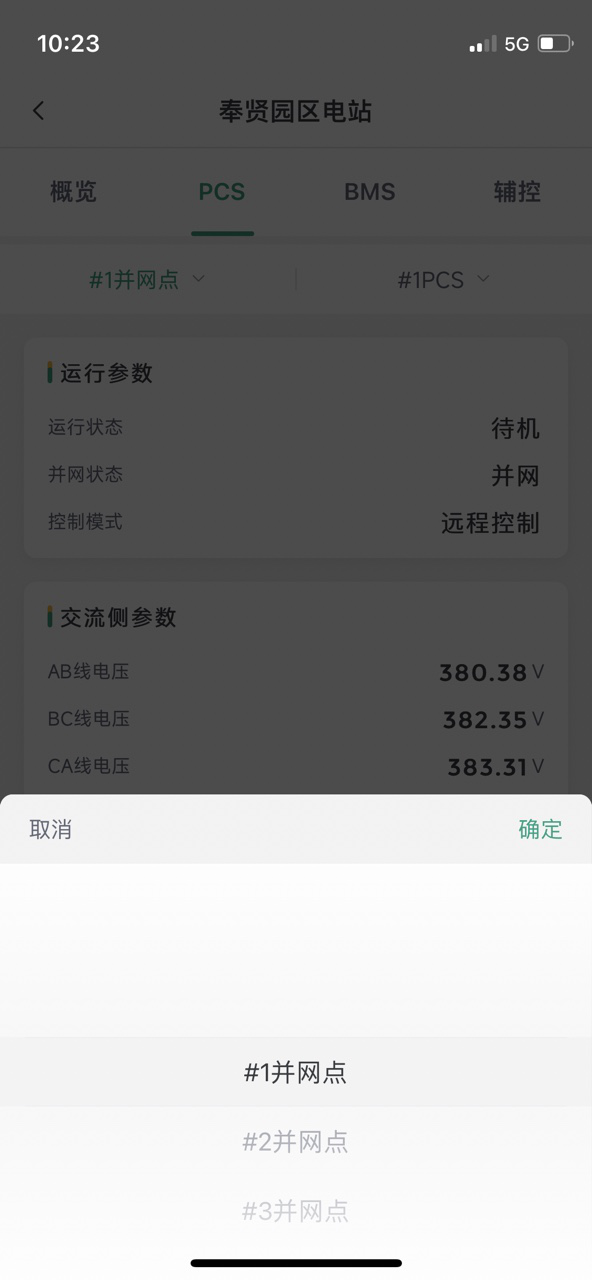

  默认展示“#1并网点”对应的“#1PCS”设备，点击并网点可进行切换，完成后可同步切换并网点对应的设备，完成后点击确认即可切换成功。

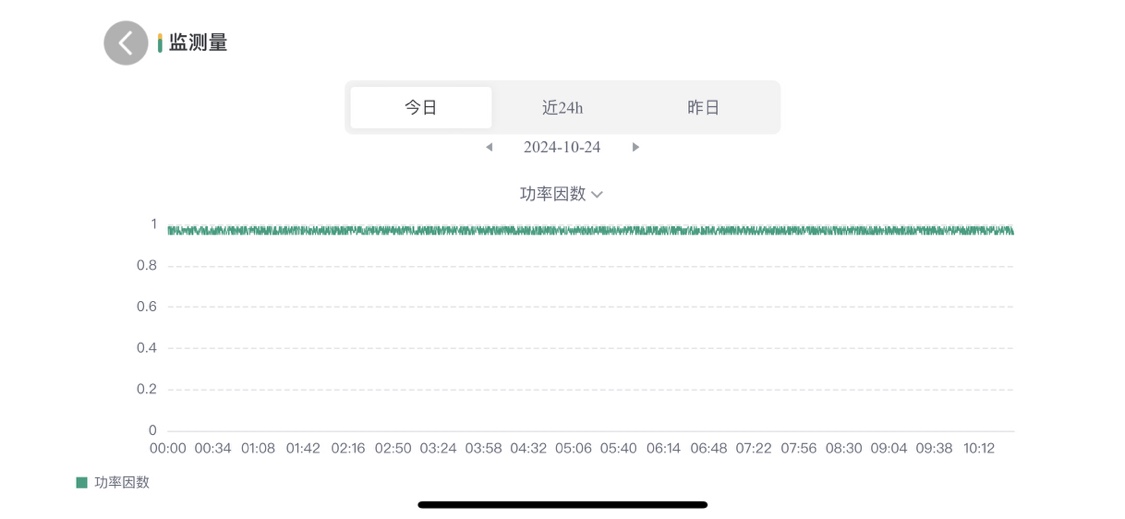

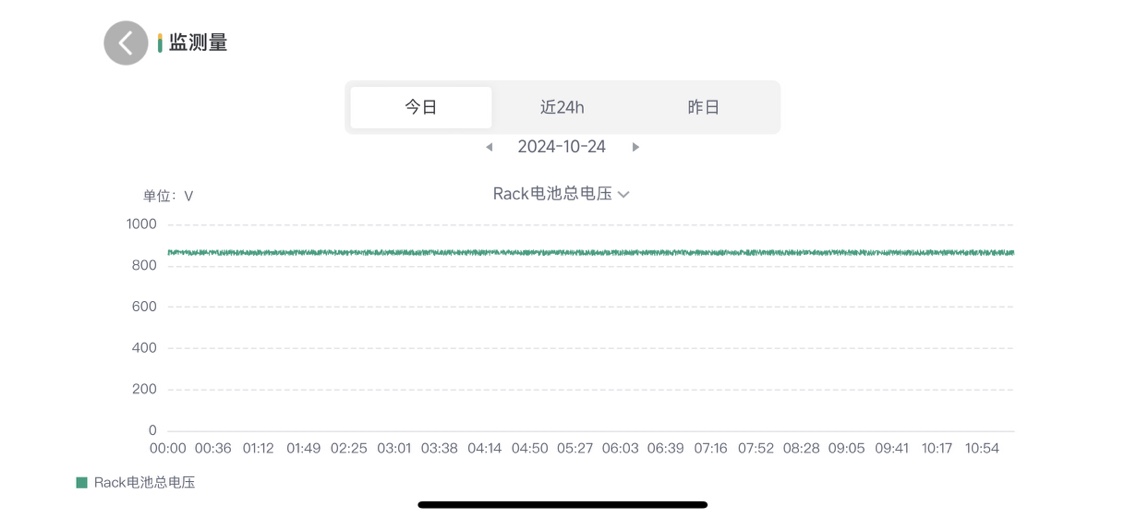

监测量

1. 点击右上角的图标可进行横向全屏展示。
2. 默认展示今日数据，可切换“近24小时、昨日”及其他时间选择，横向全屏页附带时间选择控件。

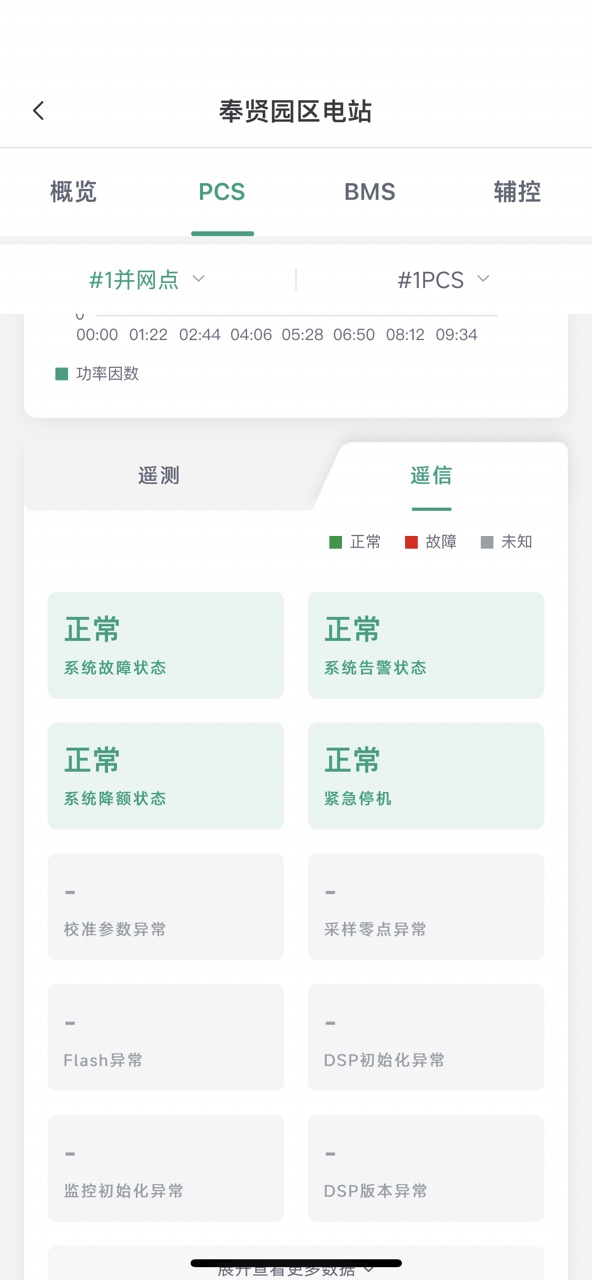

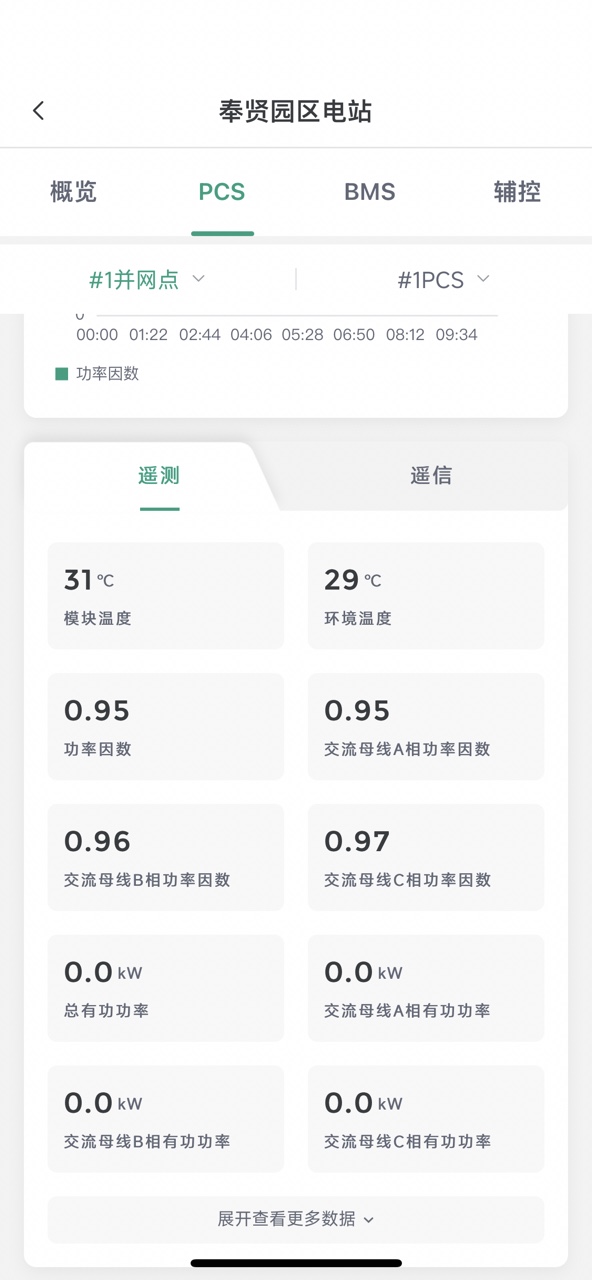

遥信/遥测

默认展示遥测数据，点击可切换展示遥信数据。

趋势分析

PCS页面中“运行参数、交流侧参数、直流侧参数、遥测、遥信”数据都可点击查看数据趋势分析，操作方式与概览页一致，点击测点数据即可跳转横屏展示，详见趋势分析。

BMS

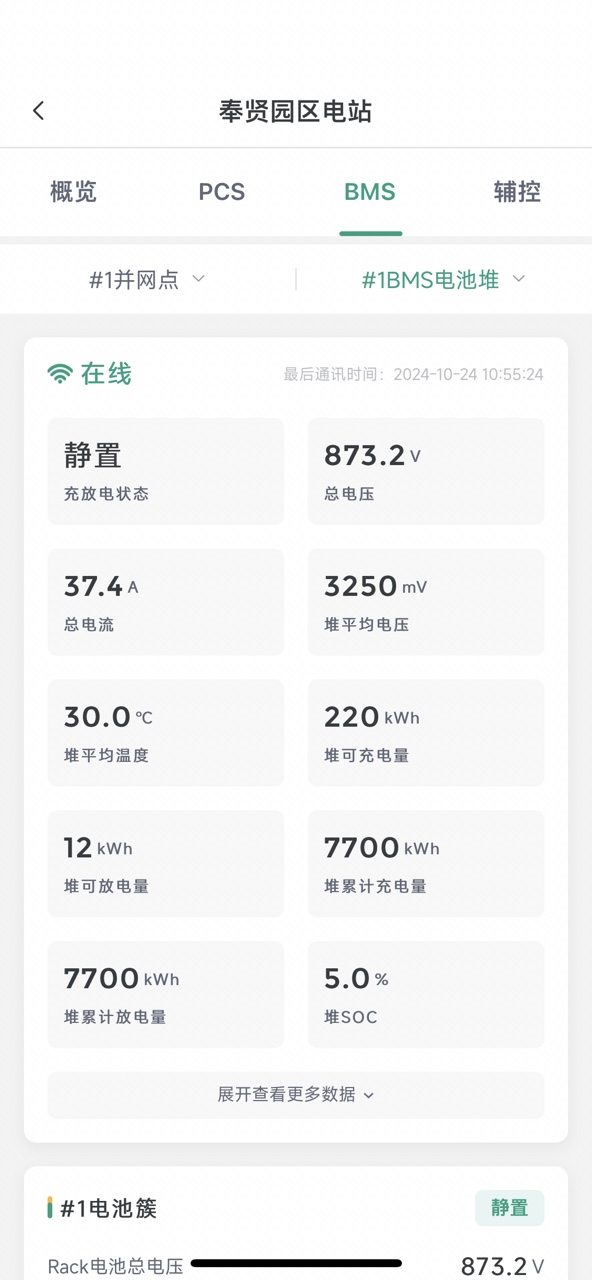

点击顶部Tab栏中的“BMS”，页面切换到BMS页面，下滑可看到更多BMS设备数据。

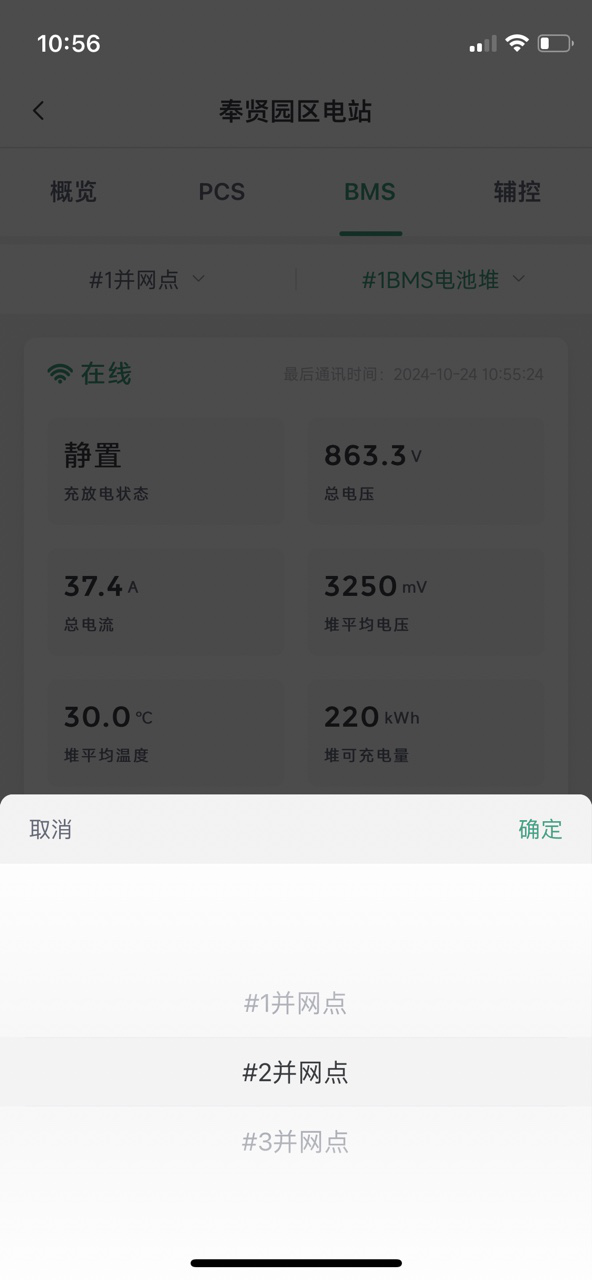

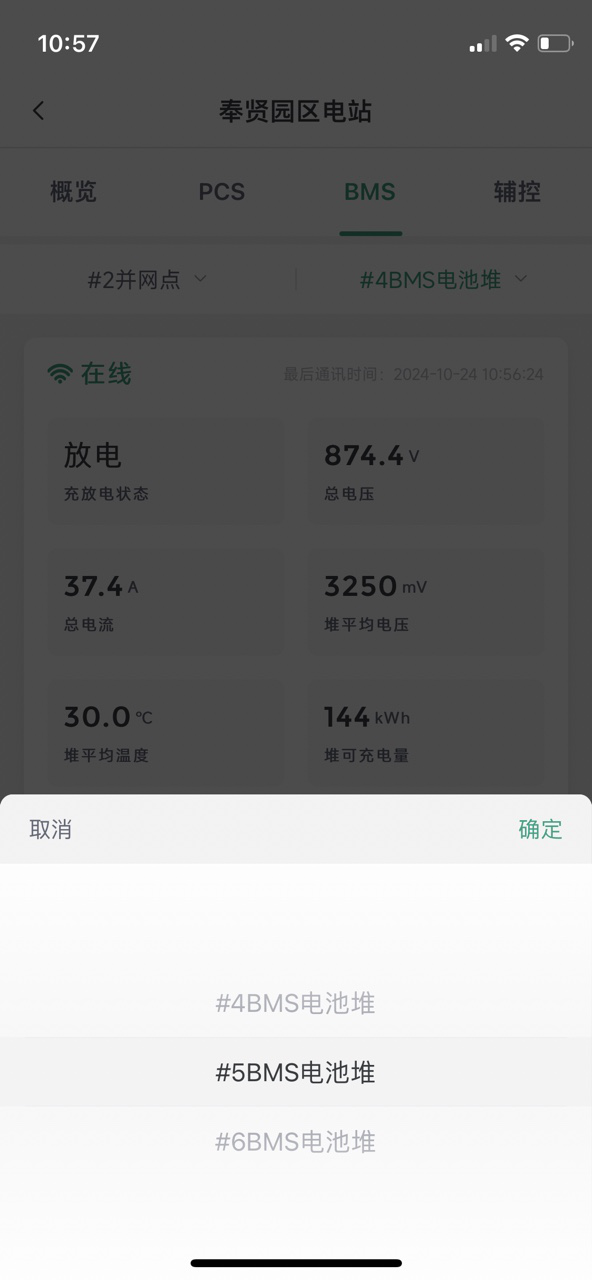

BMS堆切换

默认展示“#1并网点”对应的“#1BMS电池堆”设备，点击并网点可进行切换，完成后可同步切换并网点对应的设备，完成后点击确认即可切换成功。

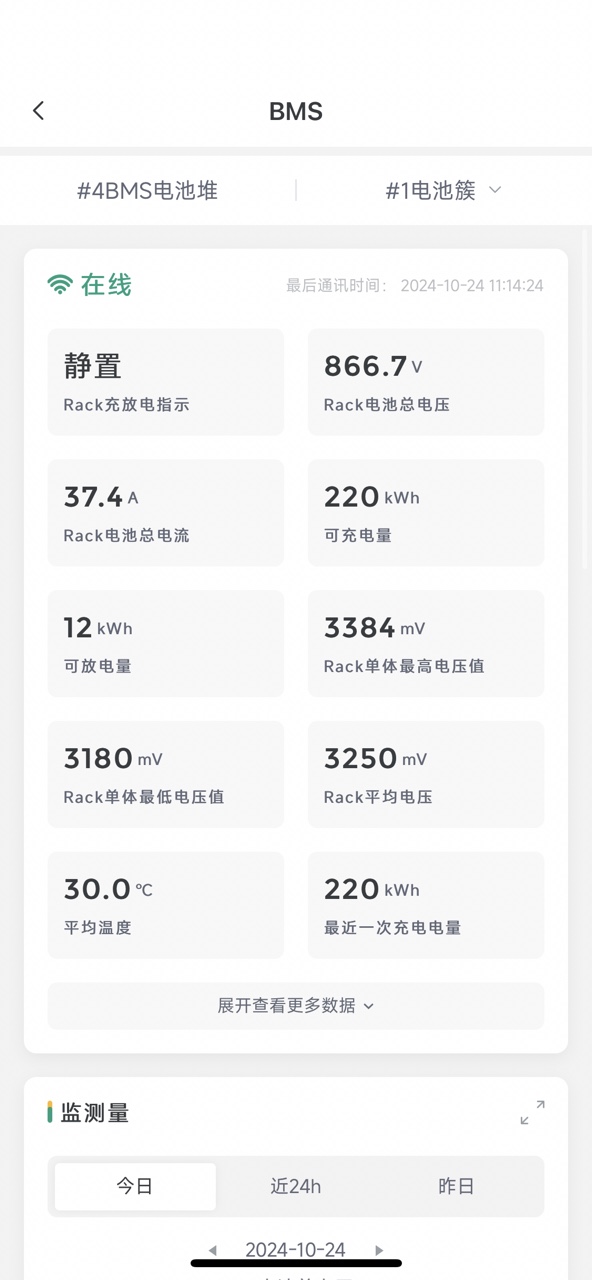

BMS簇跳转

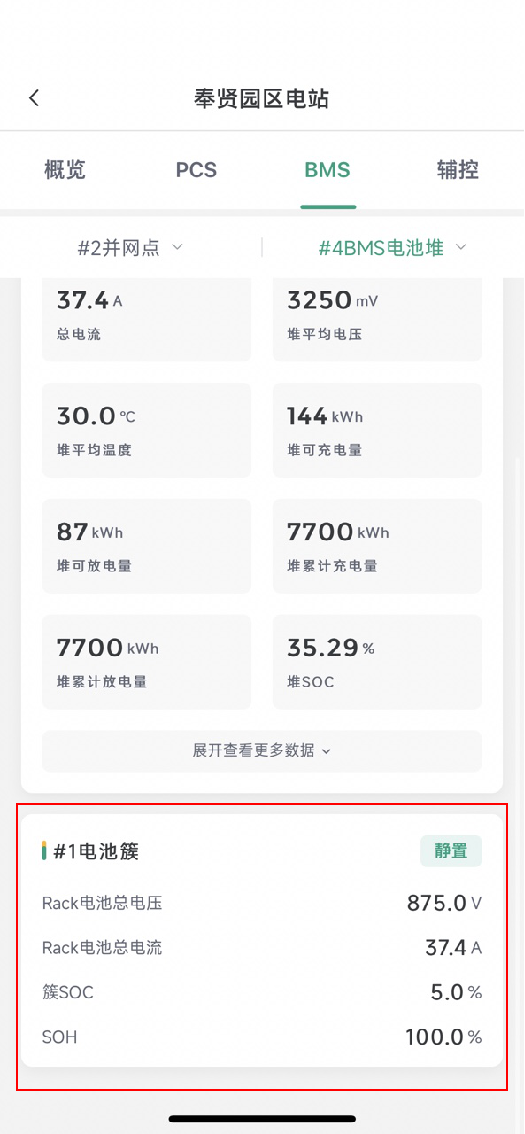

点击BMS【堆】页面中的“簇”，可查看当前电池堆对应簇的详细信息。

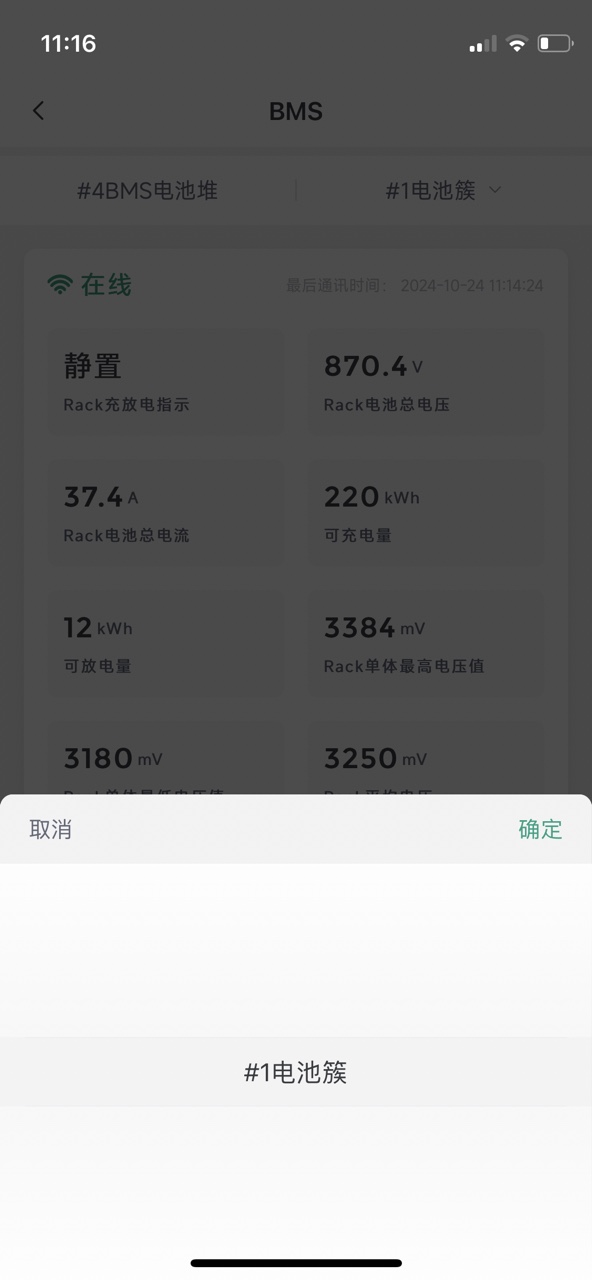

BMS簇切换

点击顶部的电池簇选项进行切换。

注意：簇页面只可以切换当前电池堆对应的电池簇，不可以切换电池堆，如有需要需要返回上一级进行切换。

BMS簇监测量

1. 点击右上角的图标可进行横向全屏展示。

2. 默认展示今日数据，可切换“近24小时、昨日”及其他时间选择，横向全屏页附带时间选择控件。

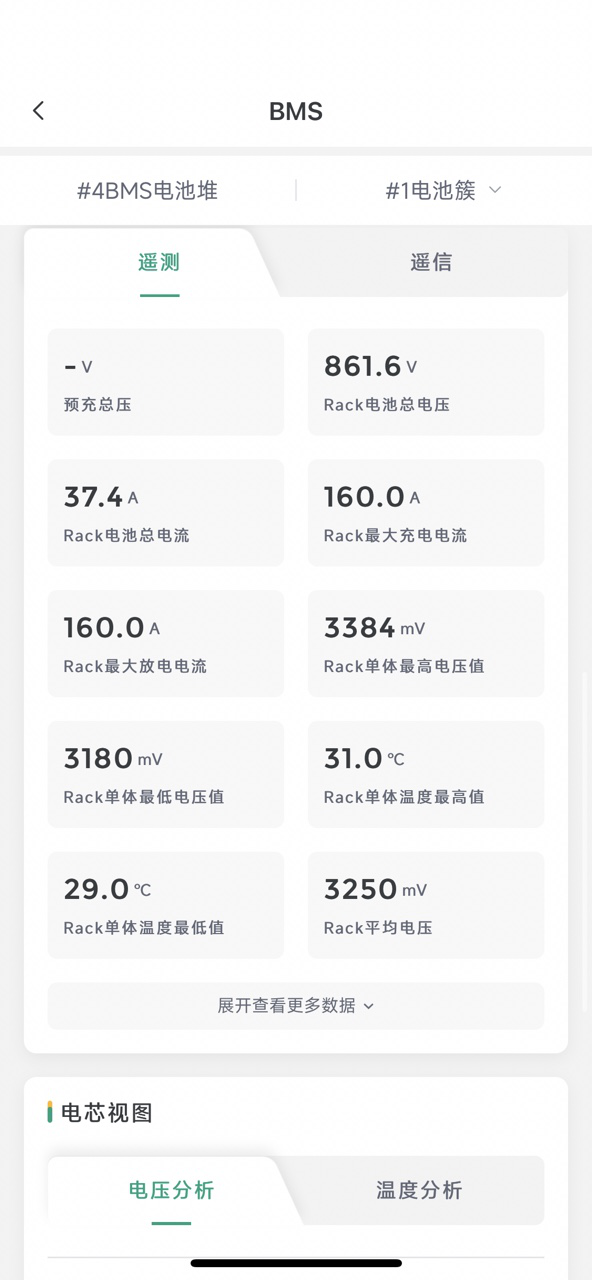

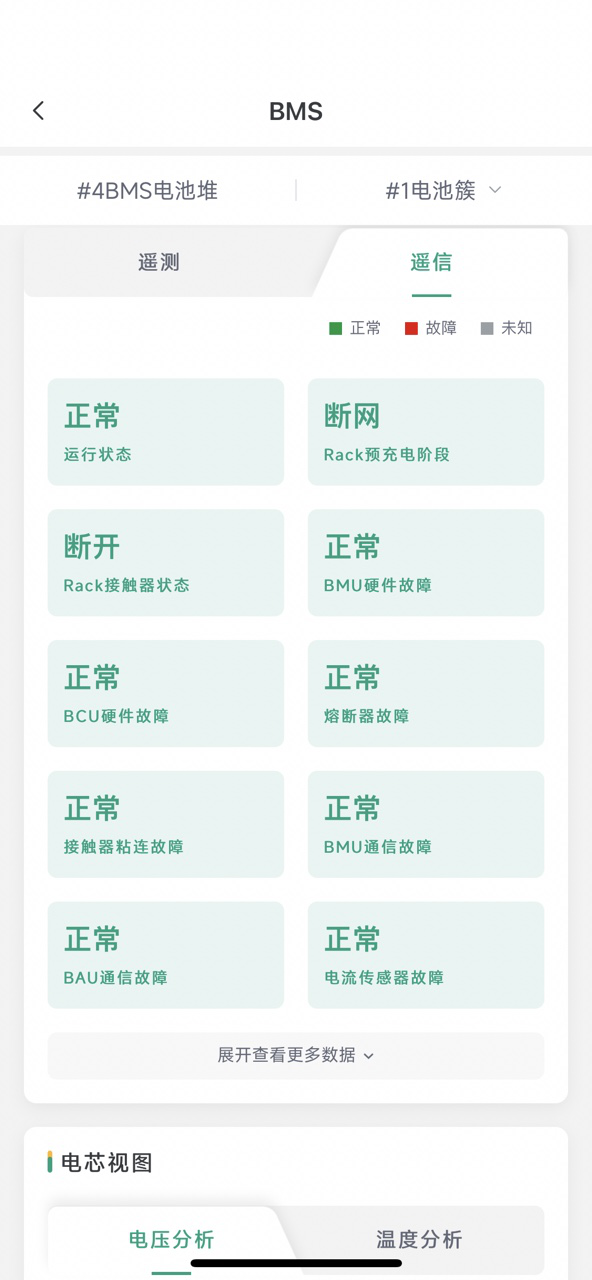

BMS簇遥信/遥测

默认展示遥测数据，点击可切换展示遥信数据。

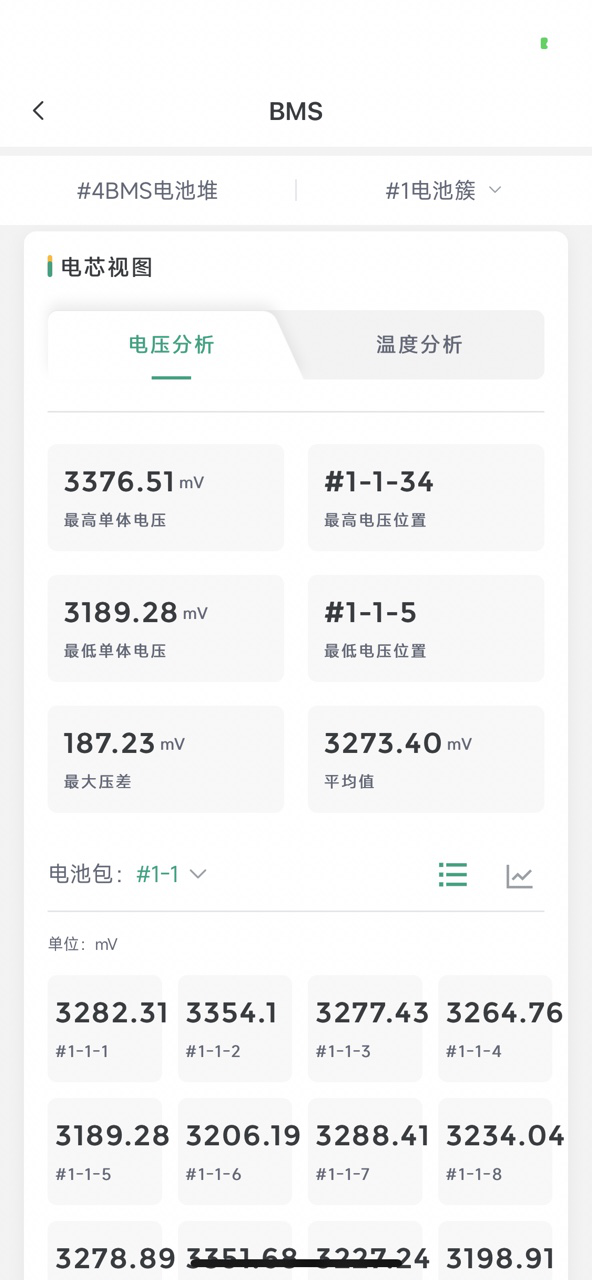

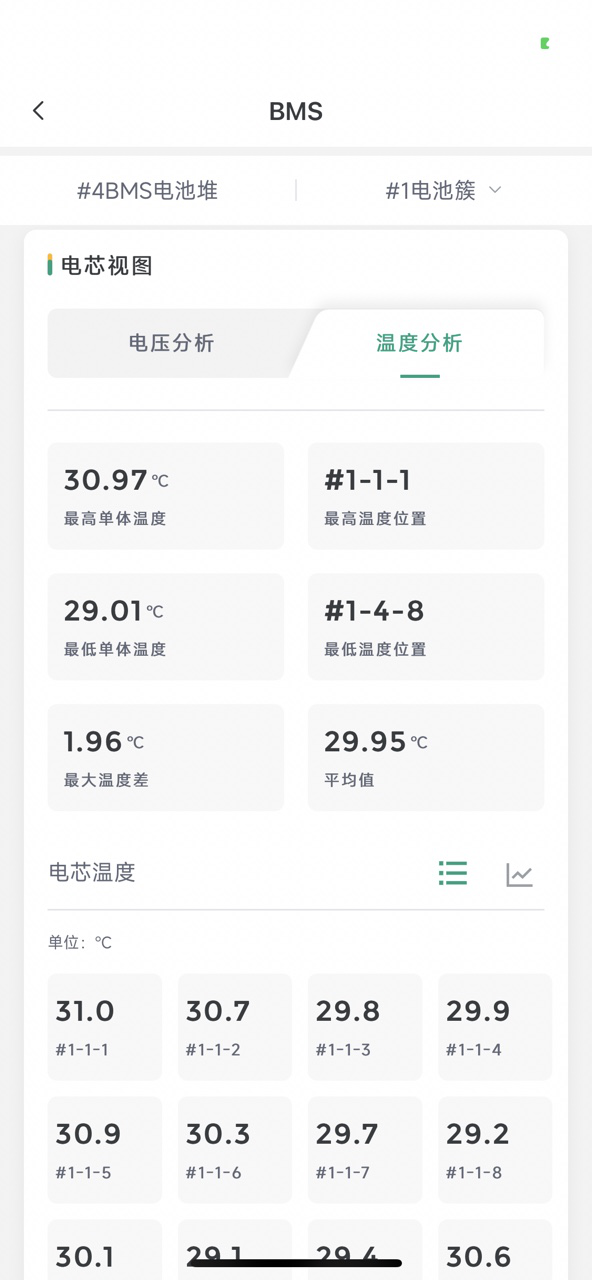

BMS电芯视图

电芯视图包含：电压分析、温度分析两部分，默认展示电压分析，点击可切换展示温度分析。

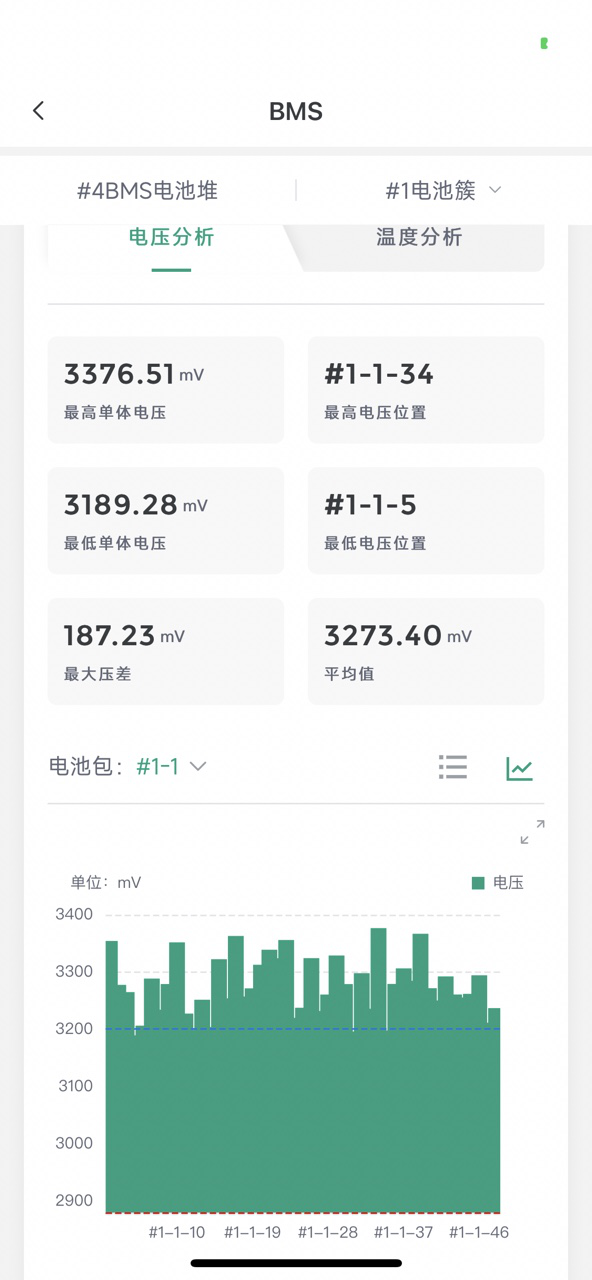

• 电压分析

  1. 默认为表格模式展示数据，可点击切换图表模式，同时图表模式支持横屏查看，点击即可。



  2. 默认展示簇下第一个电池包数据，可点击进行电池包切换。

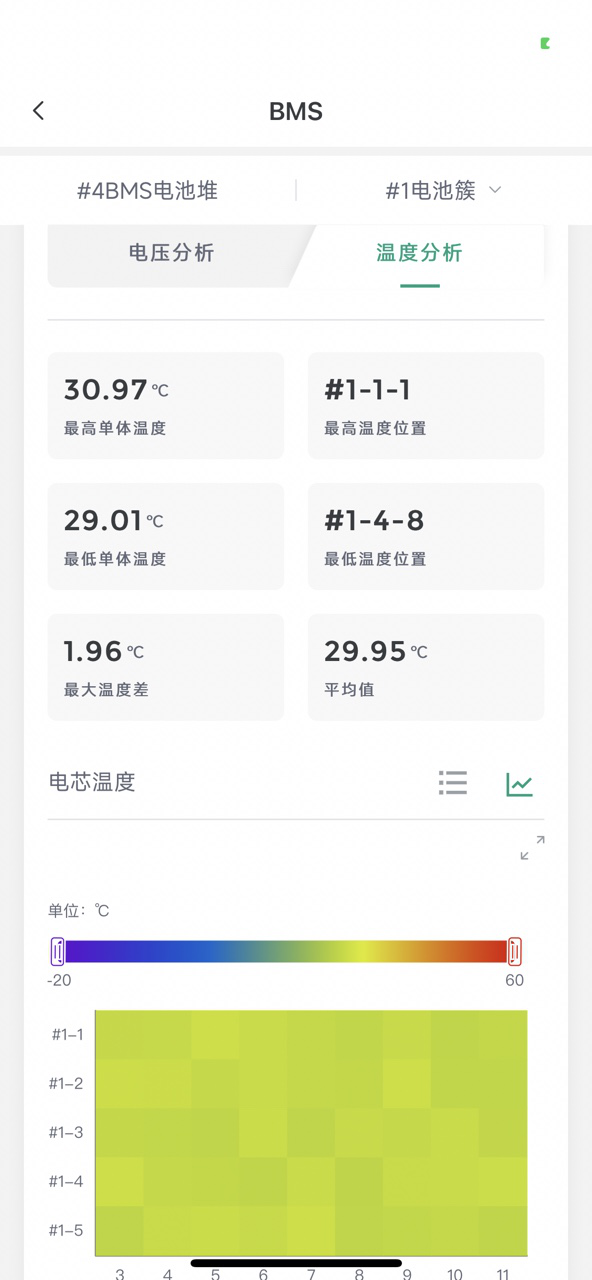

• 温度分析

  1. 默认为表格模式展示数据，可点击切换图标模式，同时图标模式支持横屏查看，点击即可。



  2. 默认展示簇下所有电池包数据。

趋势分析

BMS设备堆/簇页面中“遥测、遥信、电压分析、温度分析”等数据都可点击查看数据趋势分析，操作方式与概览页一致，点击测点数据即可跳转横屏展示，详见趋势分析。

辅控

点击顶部Tab栏中的“辅控”，页面切换到辅控页面。

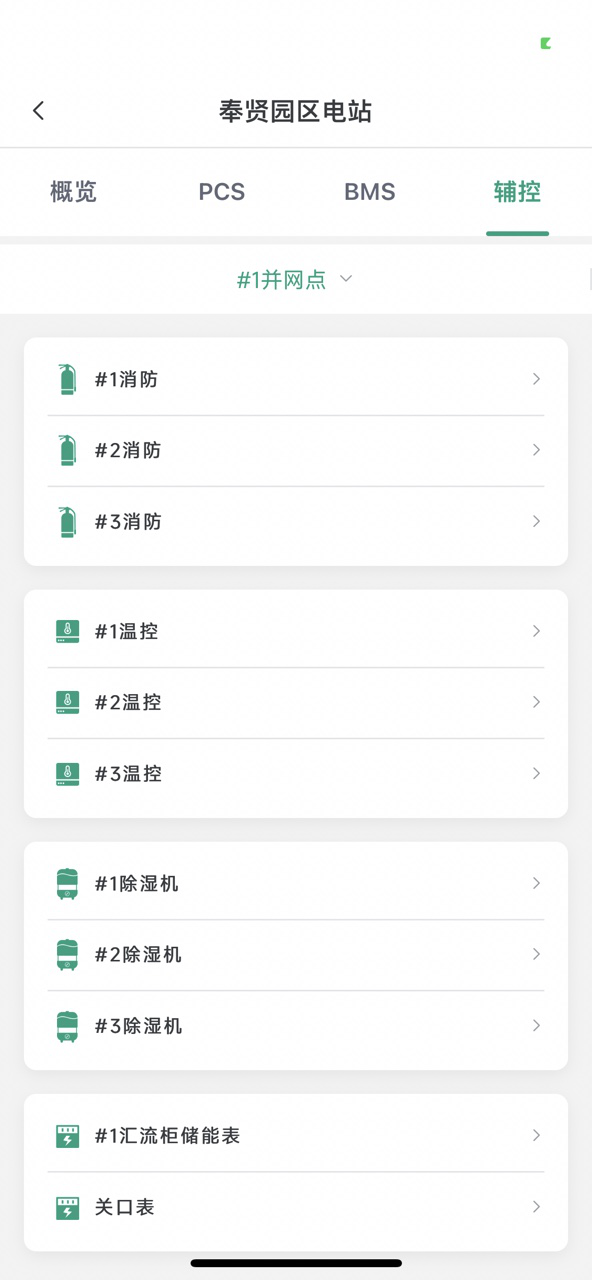

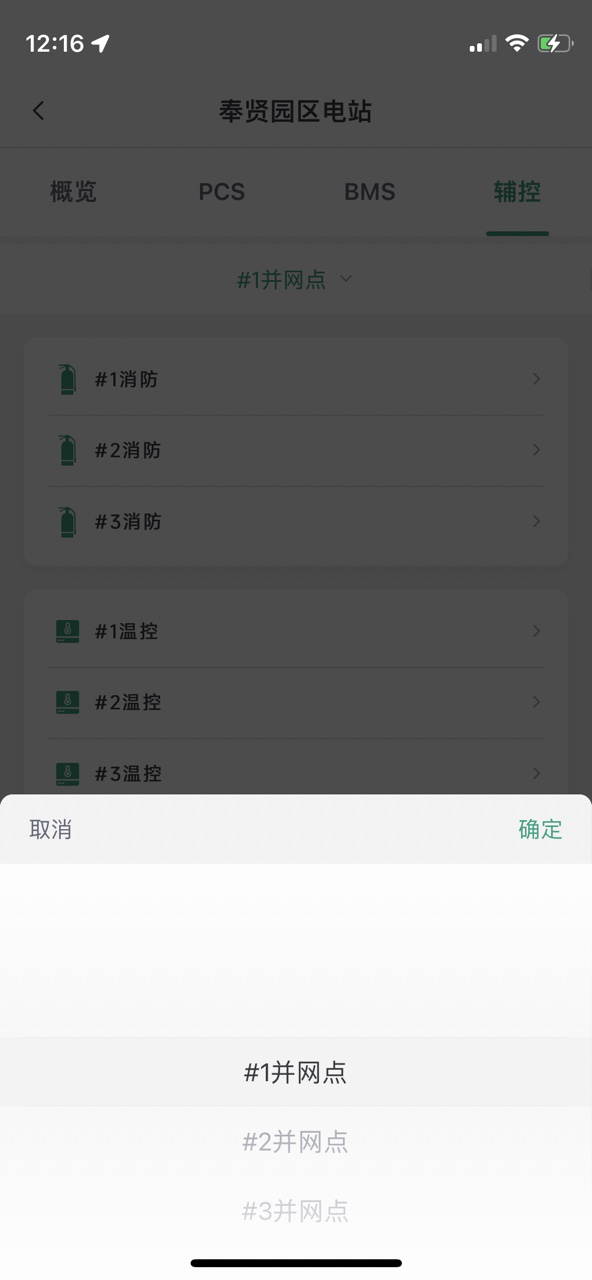

辅控默认列表页面包含：消防设备、温控设备、除湿机设备、电表设备，默认选中“#1并网点”，展示#1并网点下的对应的设备，点击可切换其他并网点，展示对应的设备。

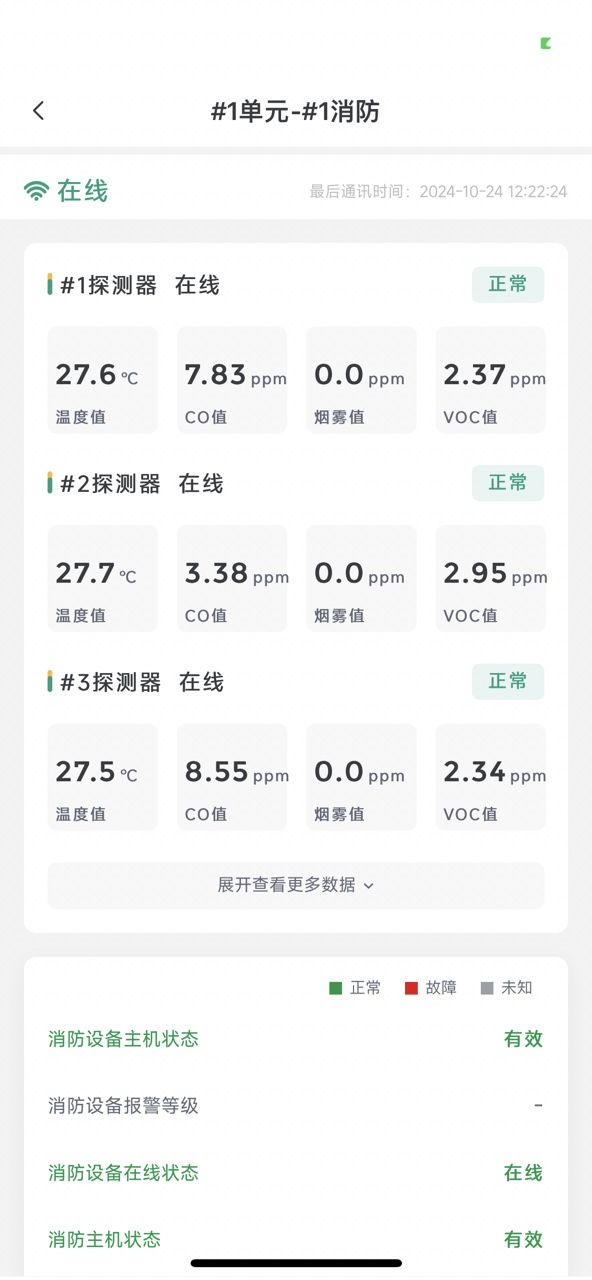

消防

在辅控设备列表页面点击消防设备，页面跳转至消防设备详情页可进行消防设备实时数据查看。

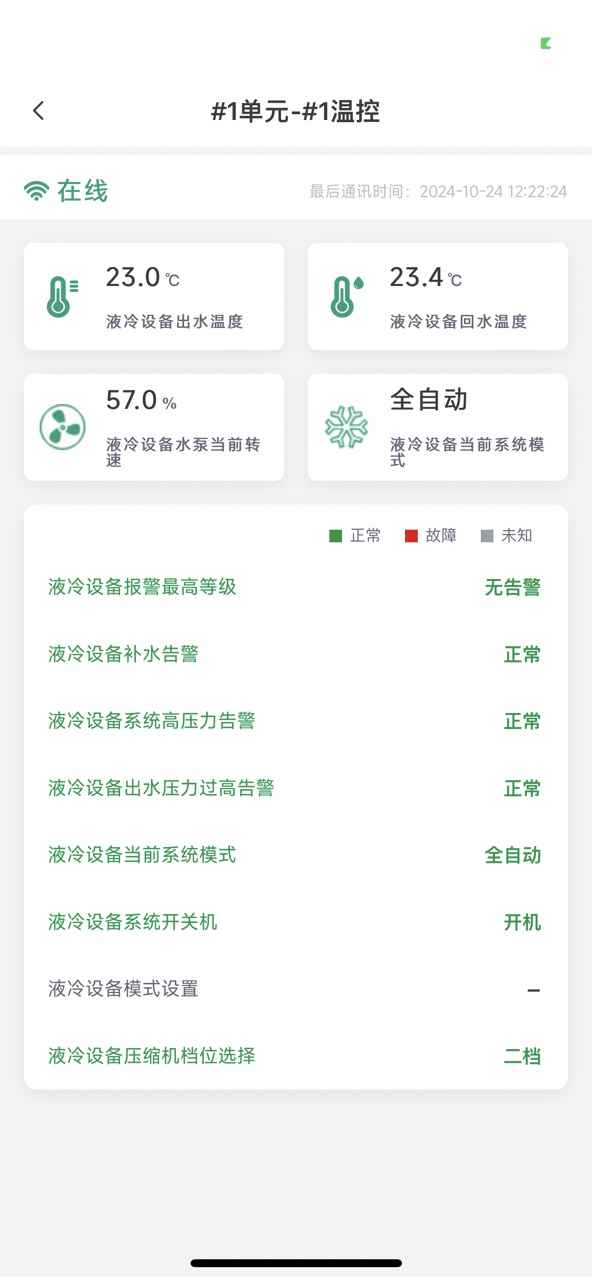

温控

在辅控设备列表页面点击温控设备，页面跳转至温控设备详情页可进行温控设备实时数据查看。

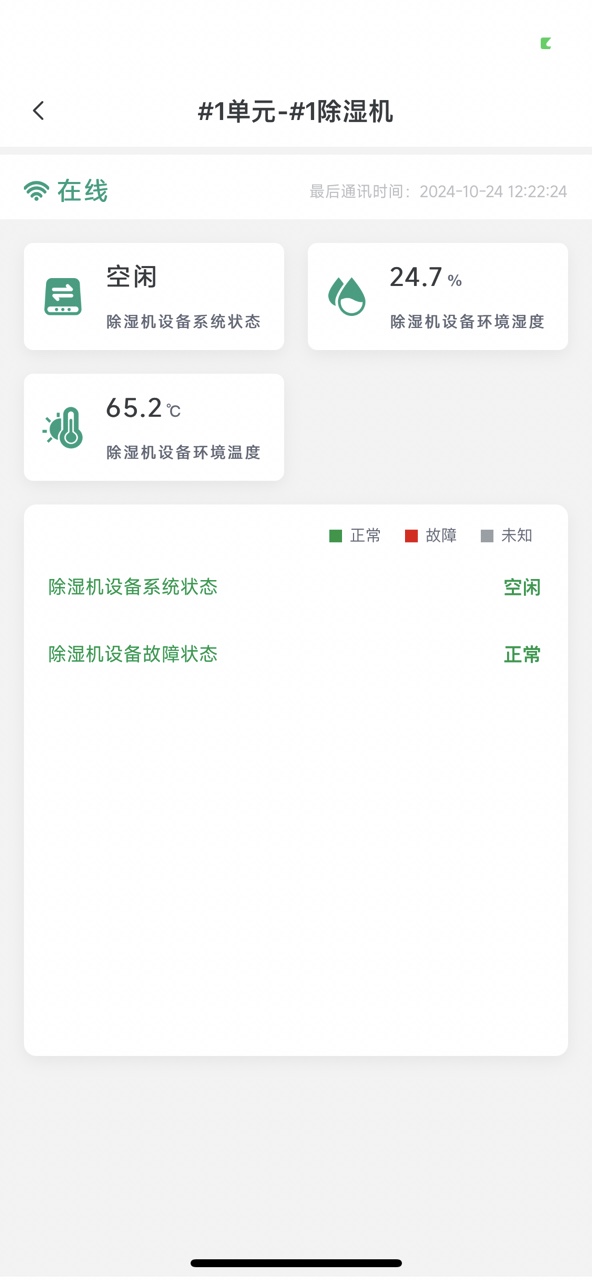

除湿机

在辅控设备列表页面点击除湿机设备，页面跳转至除湿机设备详情页可进行除湿机设备实时数据查看。

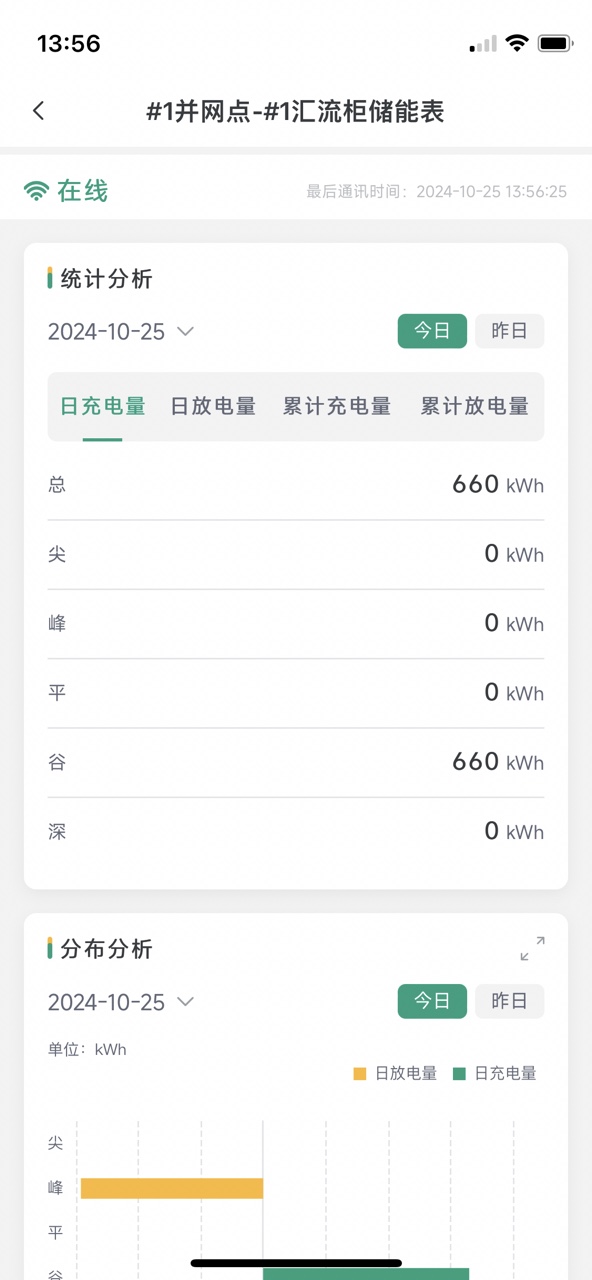

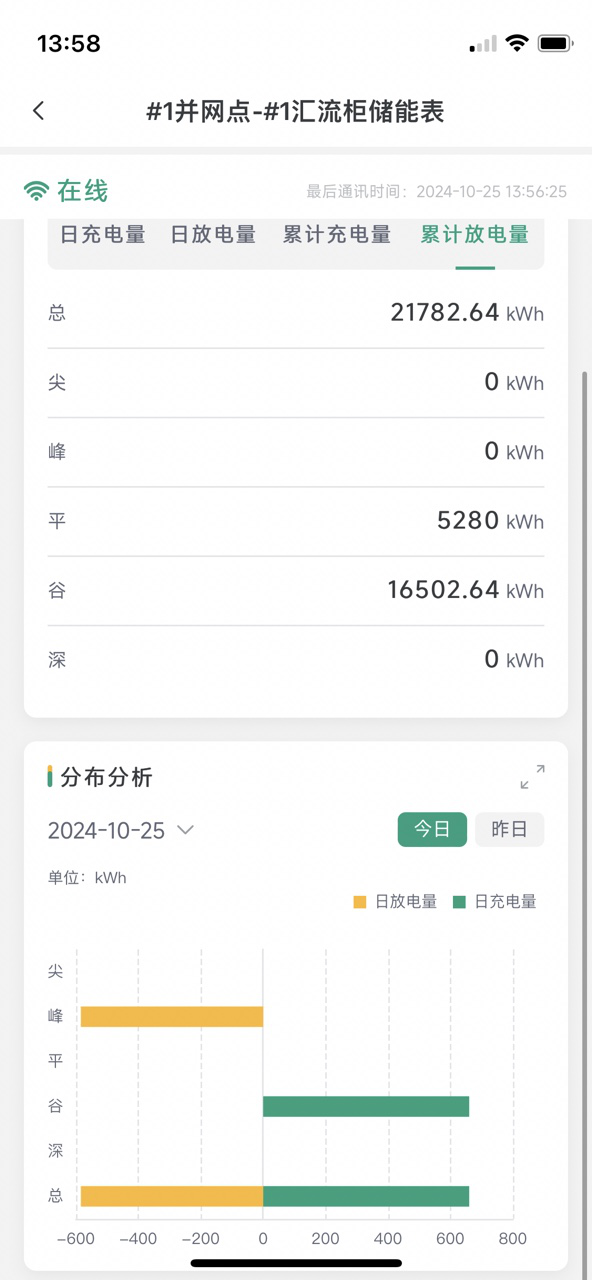

电表

在辅控设备列表页面点击电表设备，页面跳转至电表设备详情页可进行电表设备数据查看。

• 包含统计分析、分布分析两种数据查看方式。
• 用户可通过点击时间进行时间选择，以进行电表历史数据的查看。

趋势分析

辅控对应的设备页面（除电表页面）测点数据都可点击查看数据趋势分析，操作方式与概览页一致，点击测点数据即可跳转横屏展示，详见趋势分析。

控制策略

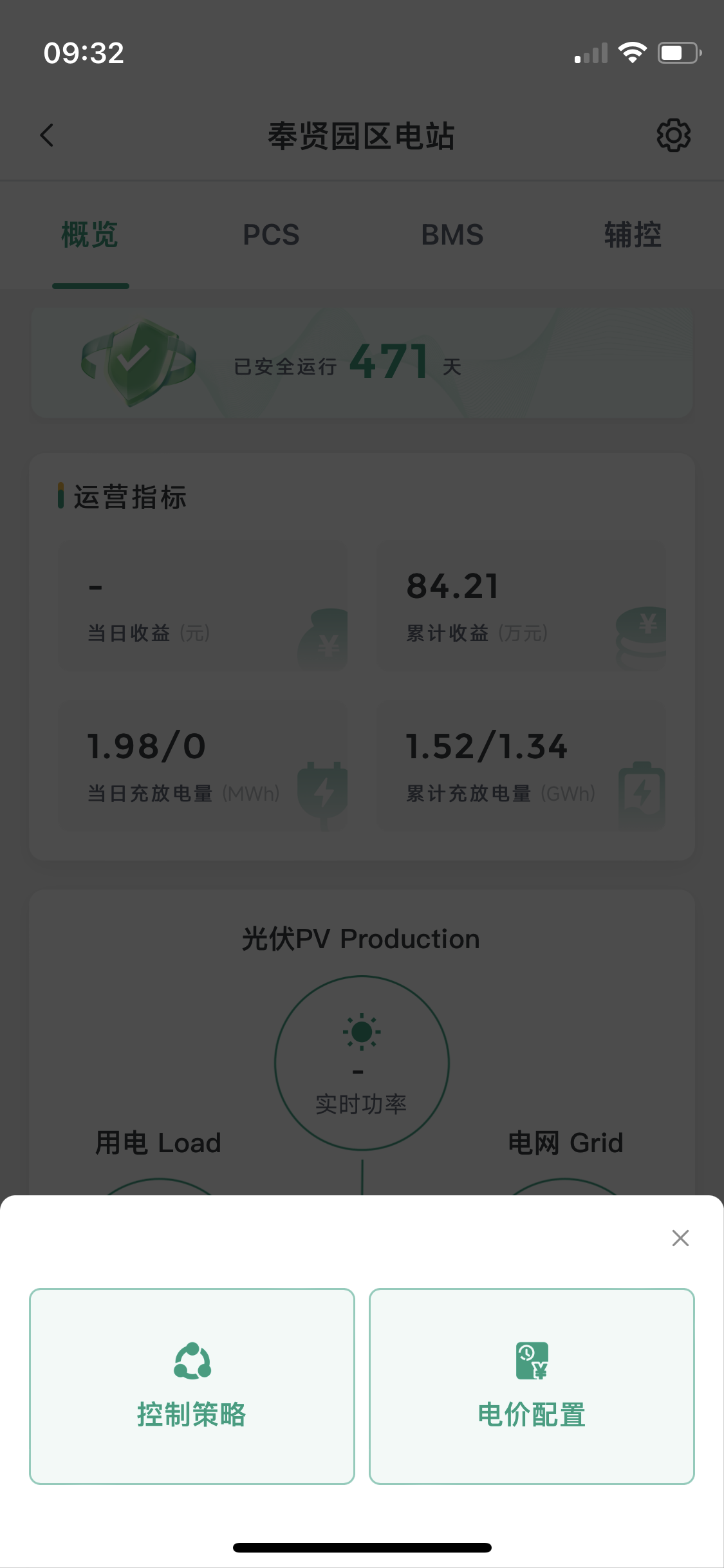

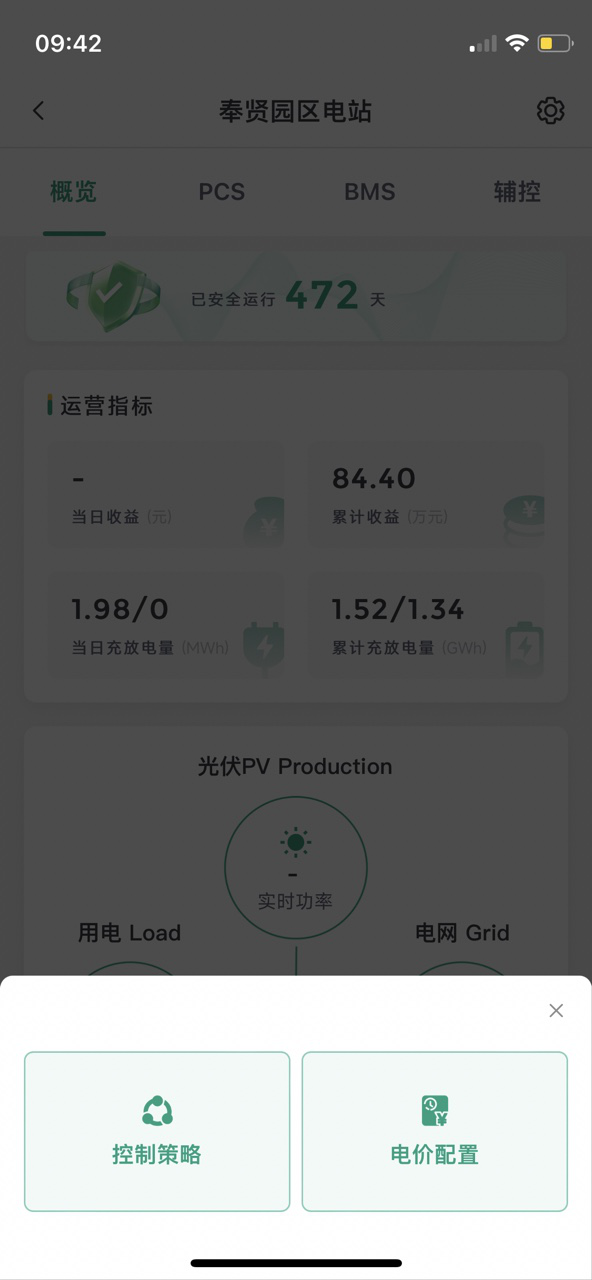

在电站概览页面，点击右上角图标，页面弹出控制策略/电价配置入口，点击控制策略，页面跳转进入控制策略页面。

控制策略包含调度日历、下发日志，可点击切换进行查看。

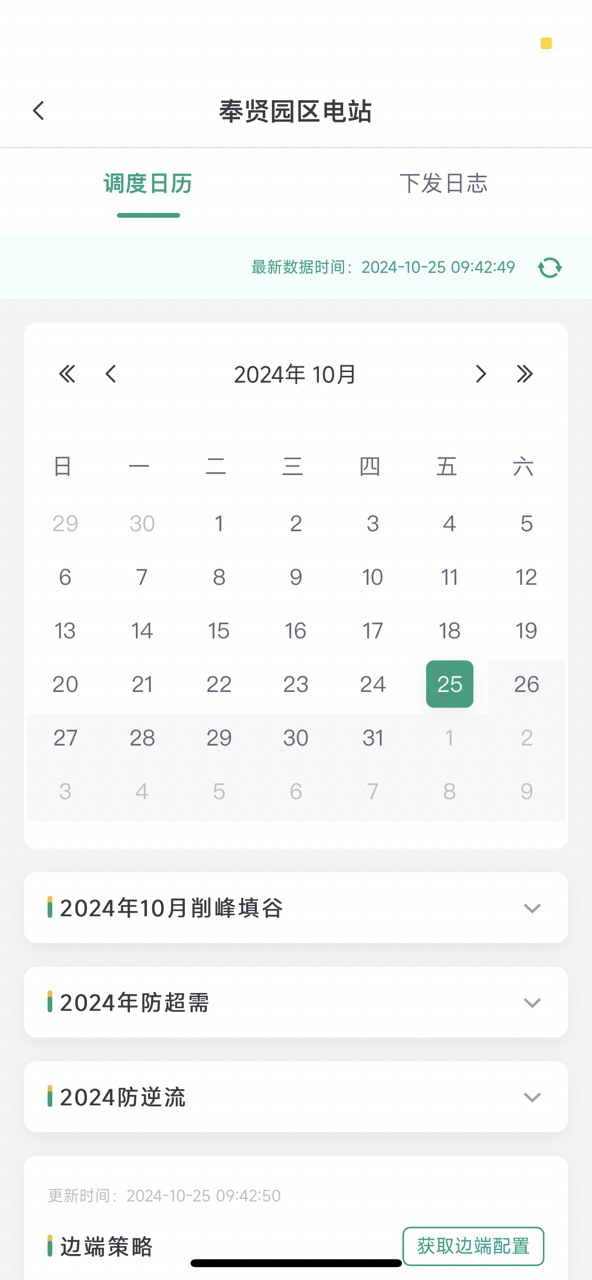

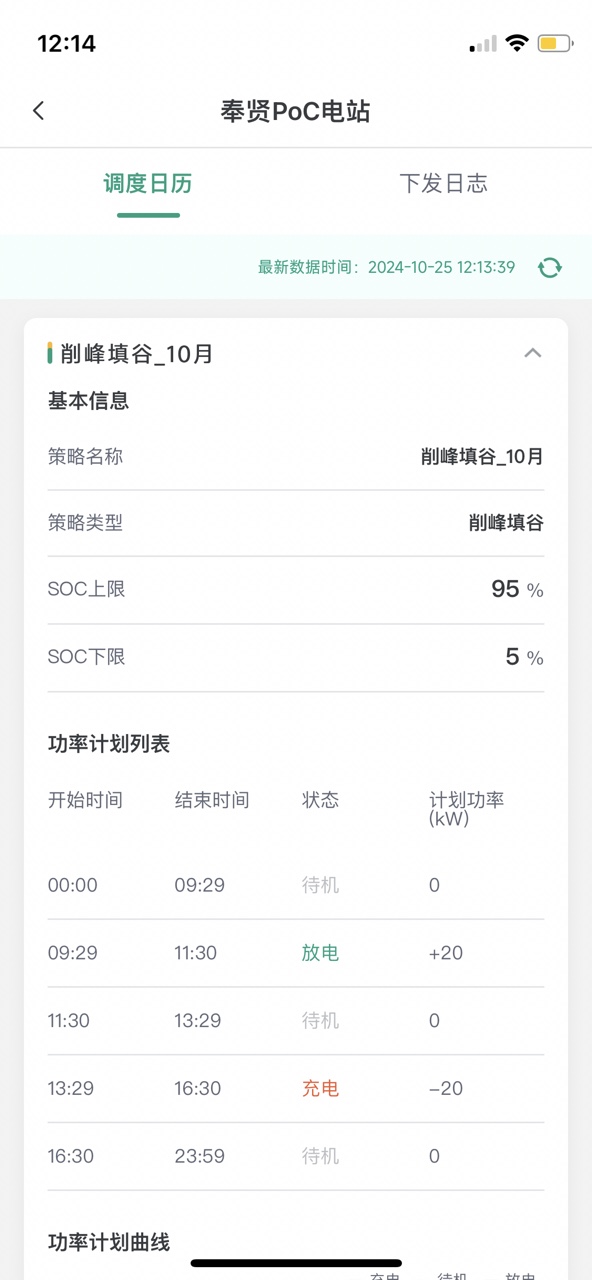

调度日历

• 页面默认展示今日所绑定策略，点击日历可切换时间。
• 点击可查看策略详细信息。

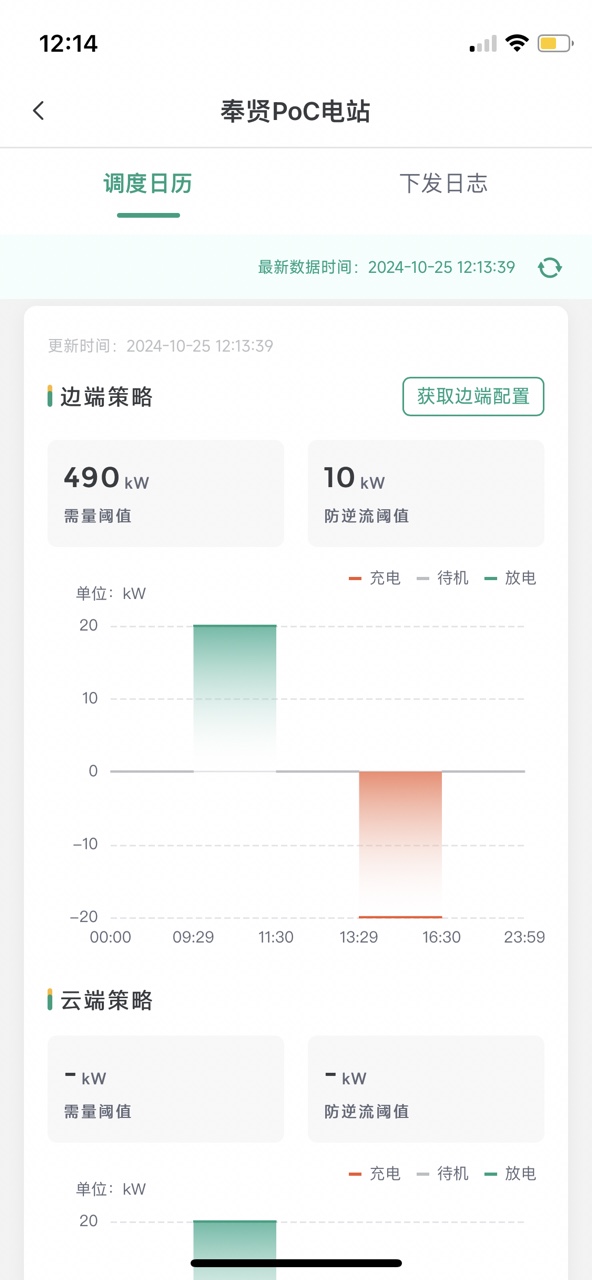

• 页面下滑可查看所选日期边端及云端策略详情。

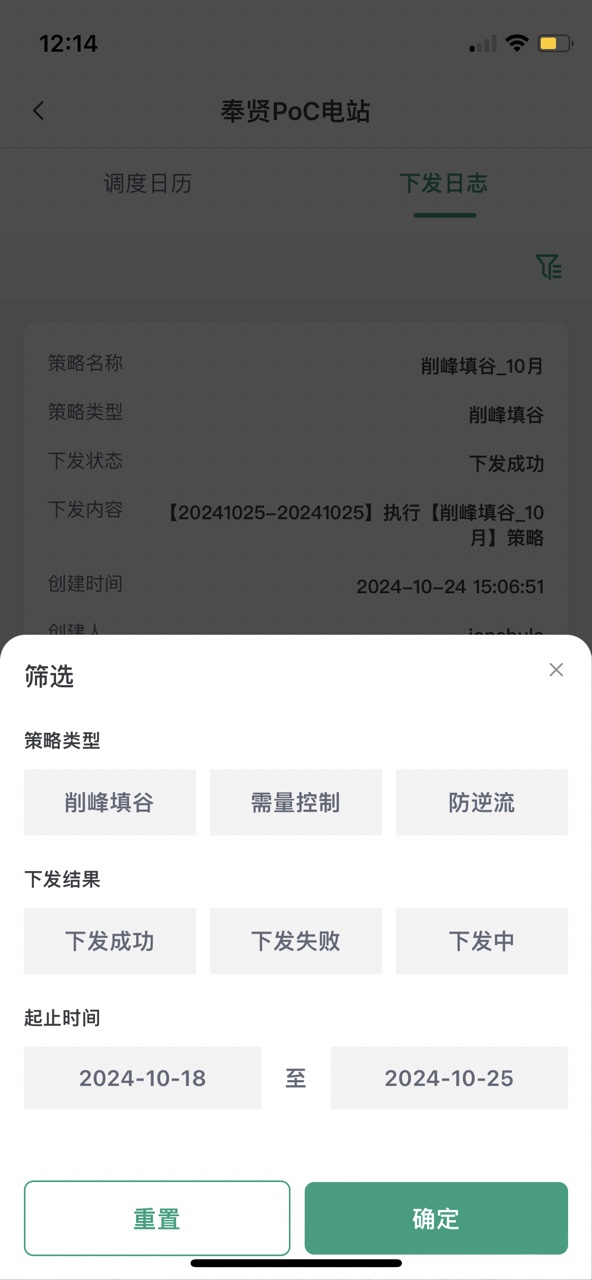

下发日志

下发日志页面展示策略下发记录，用户可点击图标进行日志筛选操作（默认展示近7天日志)。

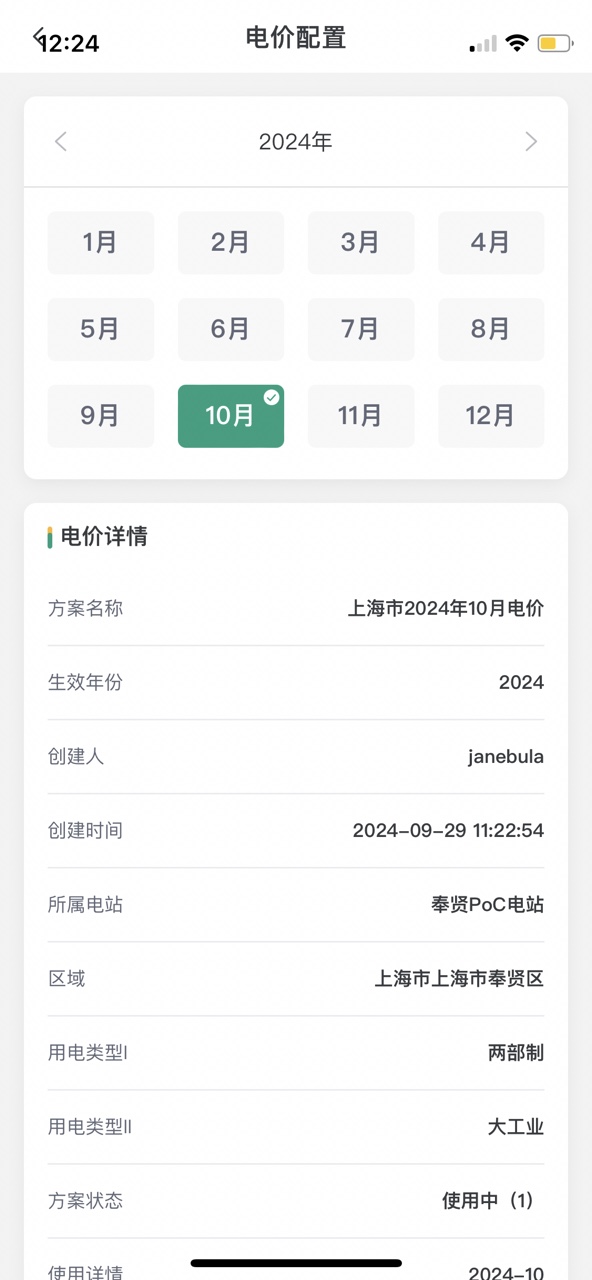

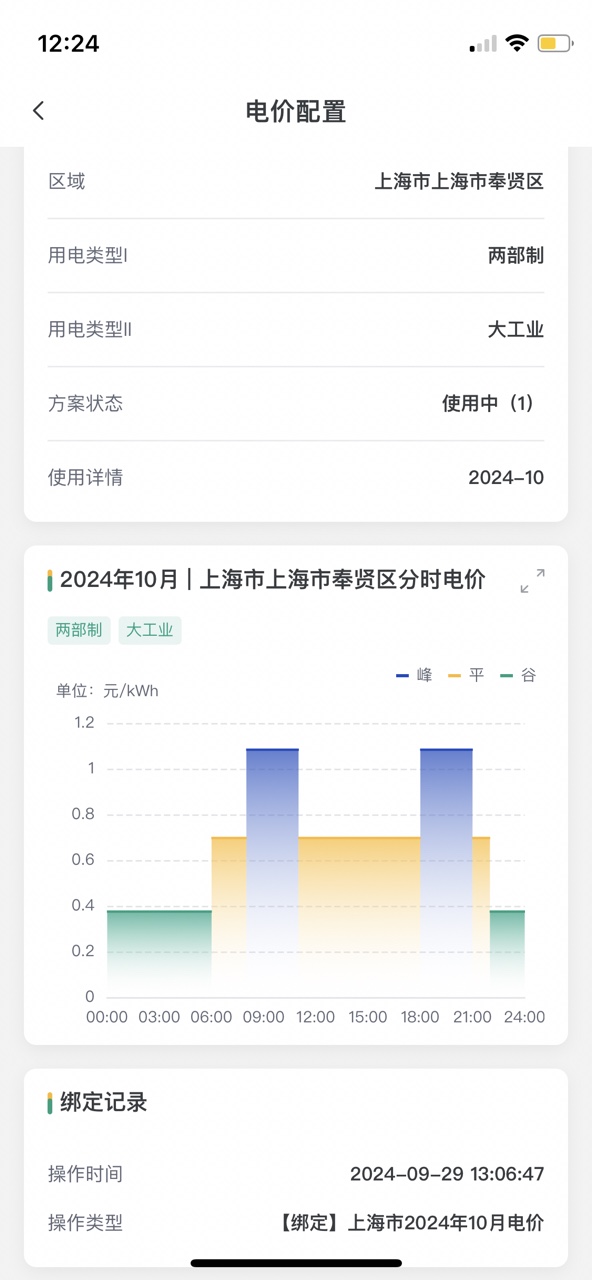

电价配置

在电站概览页面，点击右上角图标，页面弹出控制策略/电价配置入口，点击电价配置，页面跳转进入电价配置页面。

• 页面默认展示当月所绑定电价方案，可点击其他月份查看其绑定电价方案。
• 下滑可查看电价详情及绑定记录。
