运行监控 ​

运行监控模块支持对电站设备的接入、管理、分析等全过程把控，跟进每个电站接入到管理的全过程，记录电站及设备的数据信息，查询、分析和统计各电站充放电情况，可通过配置数据标签，清晰查看各电站的设备的数据状态，通过多样化的统计图表展示便于用户的快速了解及使用，以及可根据告警模块汇总告警信息，从而排查原因及时维护。

运行监控模块是在电站运维过程中，针对电站、设备进行状态监控及异常告警，主要包含“电站”、“告警”两个模块。

电站 ​

“电站”模块对已完成添加的电站数据信息进行汇总显示及管理，支持电站查询、创建电站、查看电站信息、编辑电站、删除电站等功能操作，同时，您可点击进入某电站，进行该电站的数据监控。

电站导航 ​

电站状态 ​

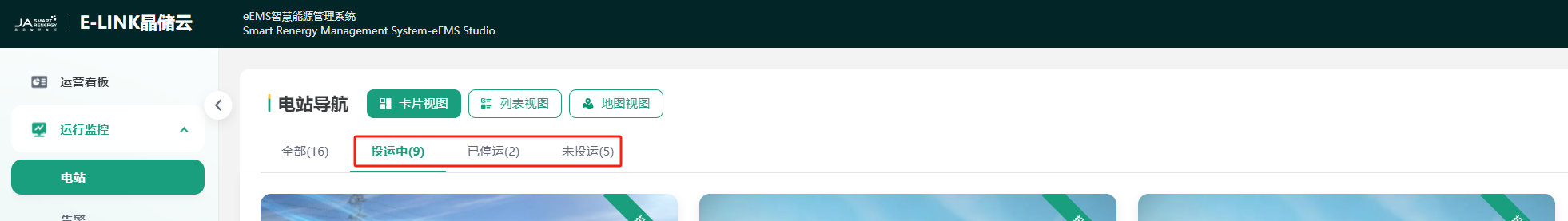

电站状态包含投运中、已停运、未投运，你可直接查看各状态的电站数量，或通过点击不同标签，筛选不同状态下的电站。

image-20240725163606098

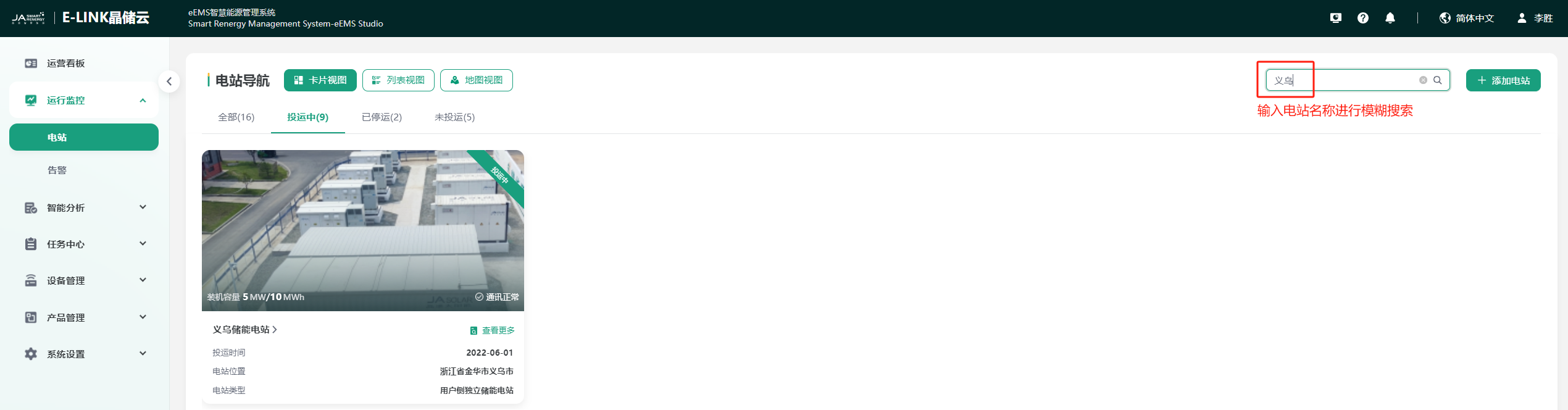

电站搜索 ​

您可通过输入电站名称进行电站搜索，系统会根据您输入的电站名称进行模糊搜索从而快速找到对应电站，如图所示：

image-20240725163933529

视图切换 ​

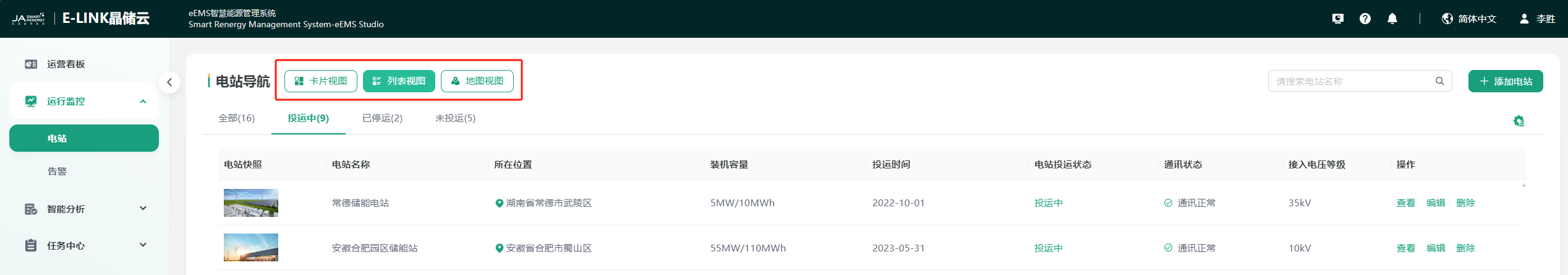

您可根据您的需要点击不同视图按钮（卡片视图/列表视图/地图视图）切换电站展示样式，默认显示为卡片视图，切换视图后，可更方便您从不同的视角查看各电站位置分布及状态信息，如图所示：

image-20240725164012639

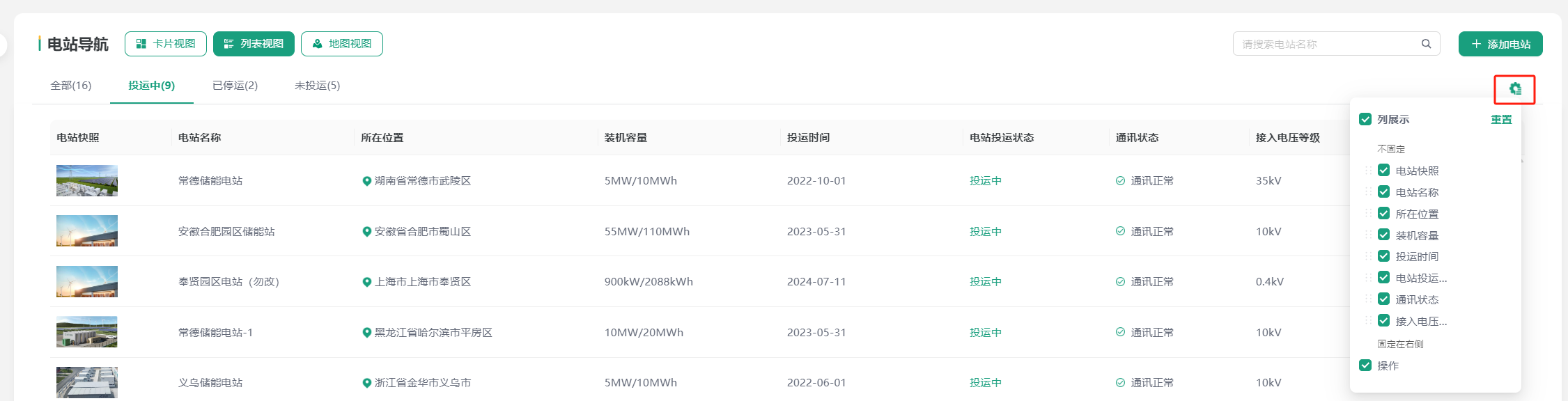

在“列表视图”下，您可通过点击“列设置”图标进行电站列表信息展示内容调整，如图：

image-20240725164150519

添加电站 ​

点击右侧“添加电站”按钮，跳转对应页面进行电站添加流程，请根据提示完善电站信息从而完成添加电站的功能操作，详情可见添加电站。

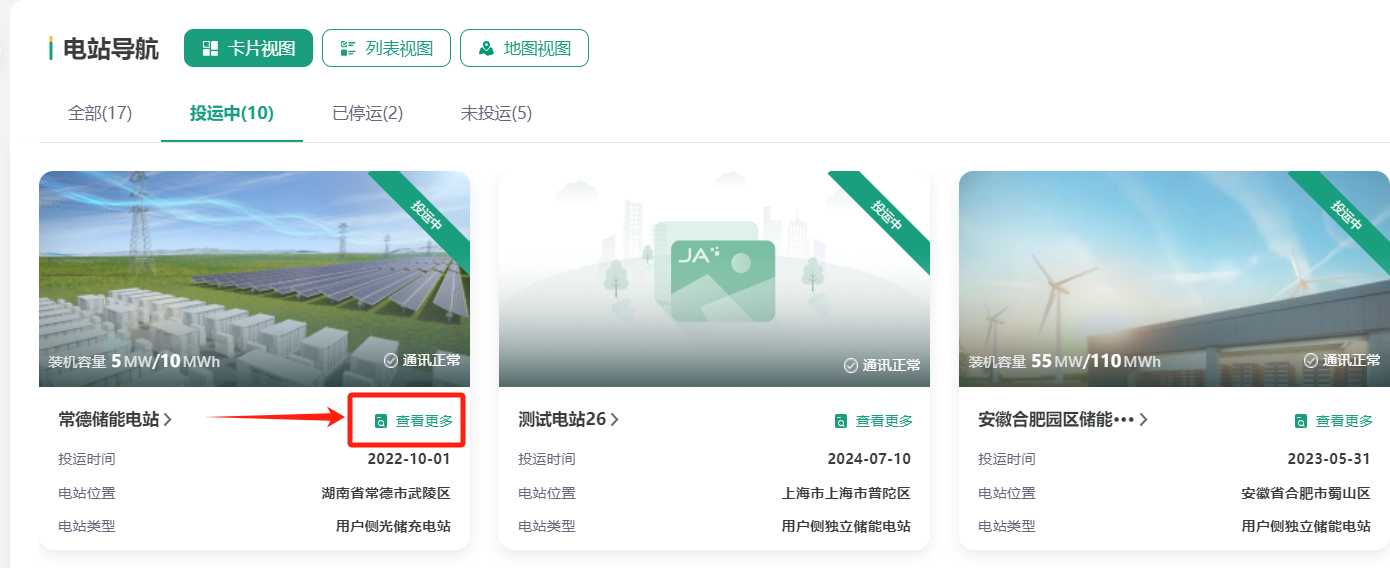

查看电站信息 ​

您可在“卡片视图”下点击对应电站“查看更多”或在“列表视图”下点击对应电站“查看”进行电站信息查看，查看电站页面包括电站基本信息、系统信息、业主信息、电站授权信息等内容，即为您在创建电站时所写入的信息内容。

image-20240728200530998

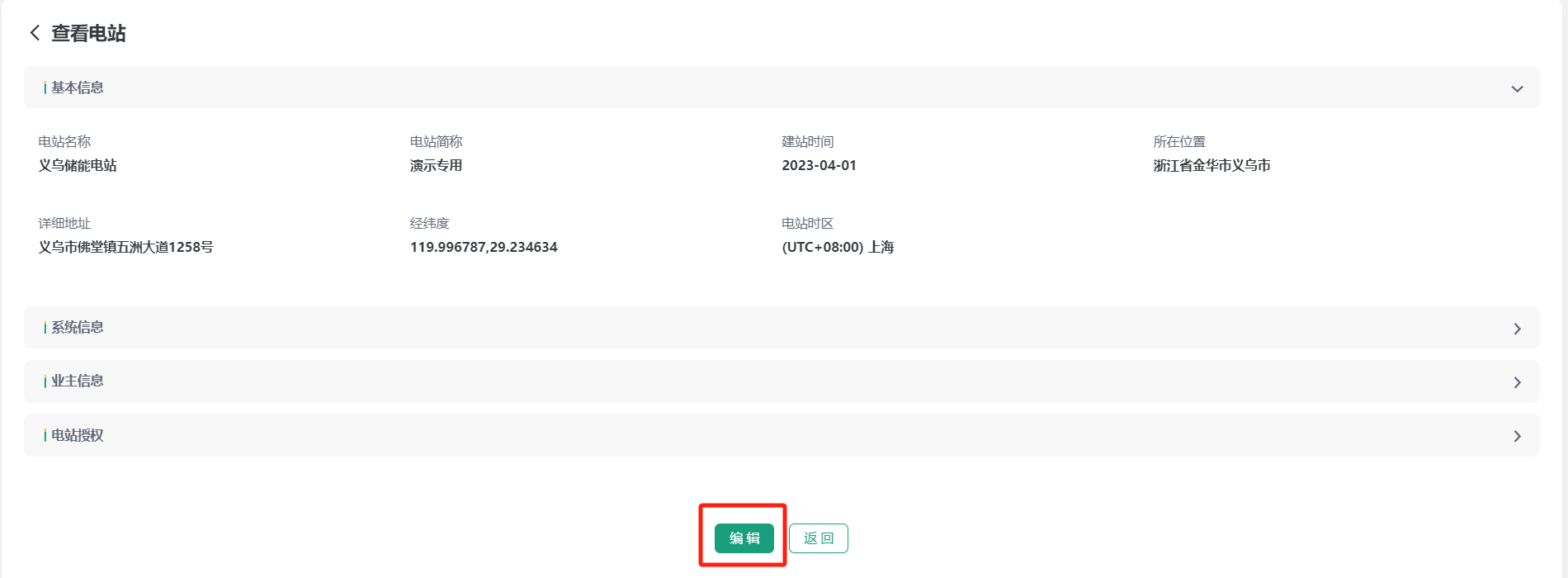

编辑电站信息 ​

您可在“查看电站”页面下方点击“编辑”按钮或在“列表视图”下点击对应电站“编辑”进行电站信息编辑，以便于维护电站信息。

image-20240728200736341

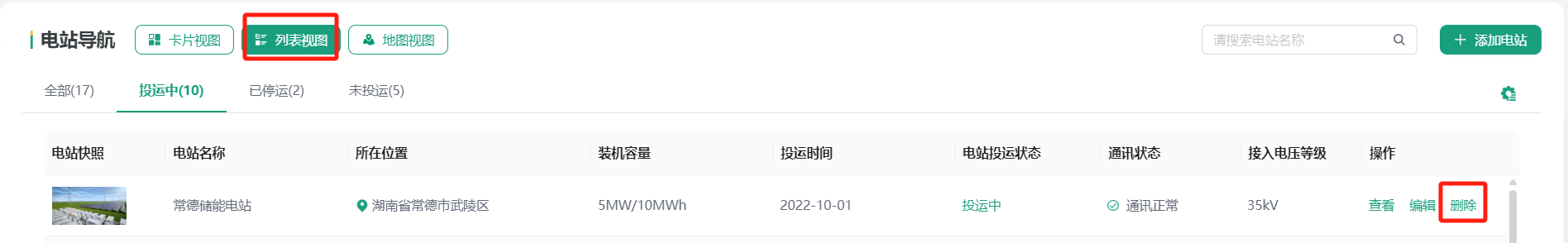

删除电站 ​

您可在“列表视图”下点击对应电站“删除”进行电站删除，以便于维护电站信息。

注意：当电站下已添加设备时，无法删除该电站

image-20240728200700298

电站概览 ​

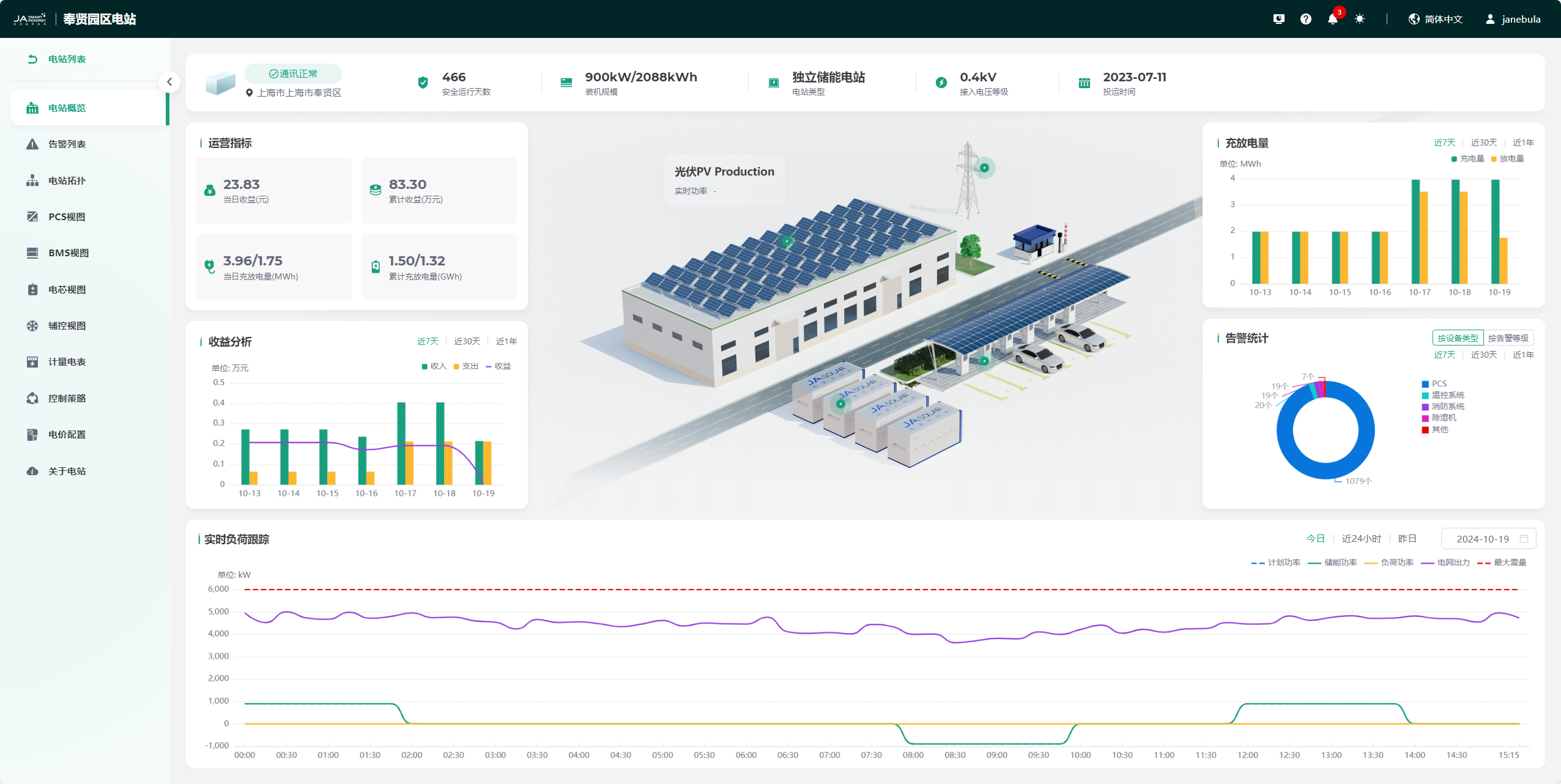

点击某电站，进入该电站概览页，此页面包含电站信息、实时运行状态、运营指标、充放电量、收益分析、告警统计、实时负荷跟踪。

image-20241019152255747

告警列表 ​

点击左侧菜单栏“告警列表”标签，进入电站告警列表页，该页面为当前电站所有设备的告警信息汇总，包含告警中、告警历史两部分，支持进行告警筛选查询、告警通知配置、告警详情、和导出告警信息的功能操作，您可以根据告警状态快速获取告警信息从而进行安排处理。页面详情与告警一致，可点击查看。

电站拓扑 ​

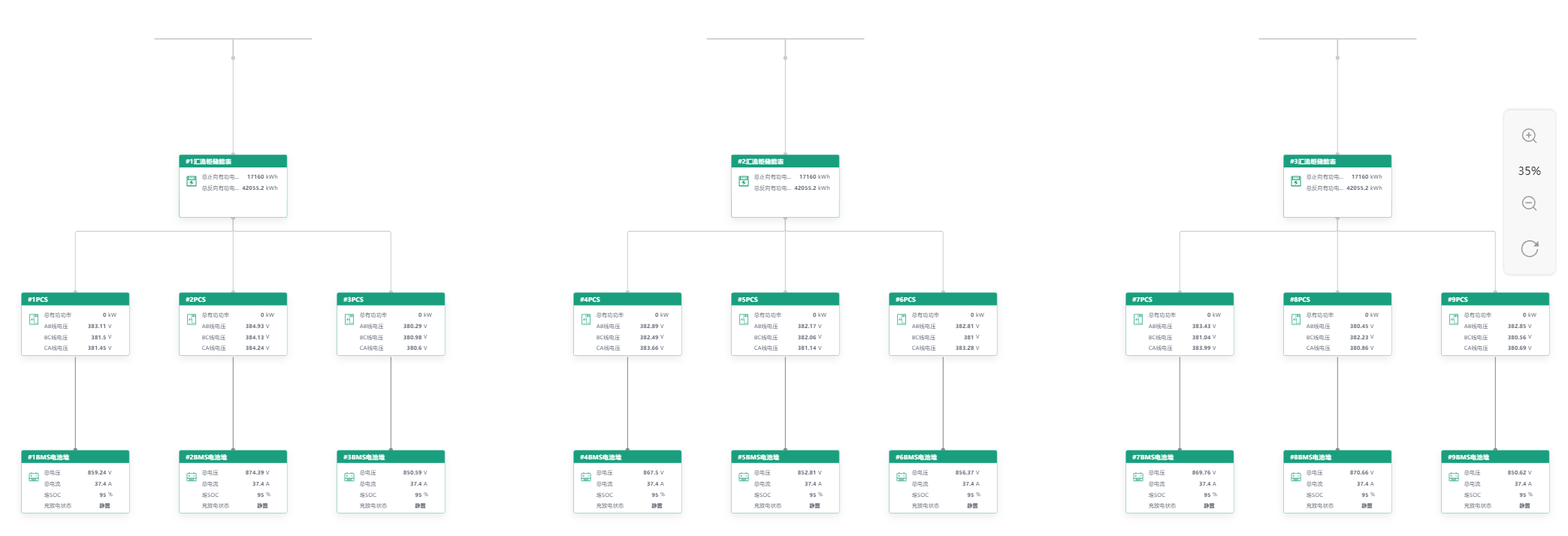

点击左侧菜单栏“电站拓扑”标签，进入电站拓扑页，该页面直观展示了电站所有设备拓扑图以及各设备测点数据，您也可点击image-20241019151930201按钮进行电站拓扑的编辑操作，确保拓扑图的展示更加直观。

image-20241019151854066

PCS视图 ​

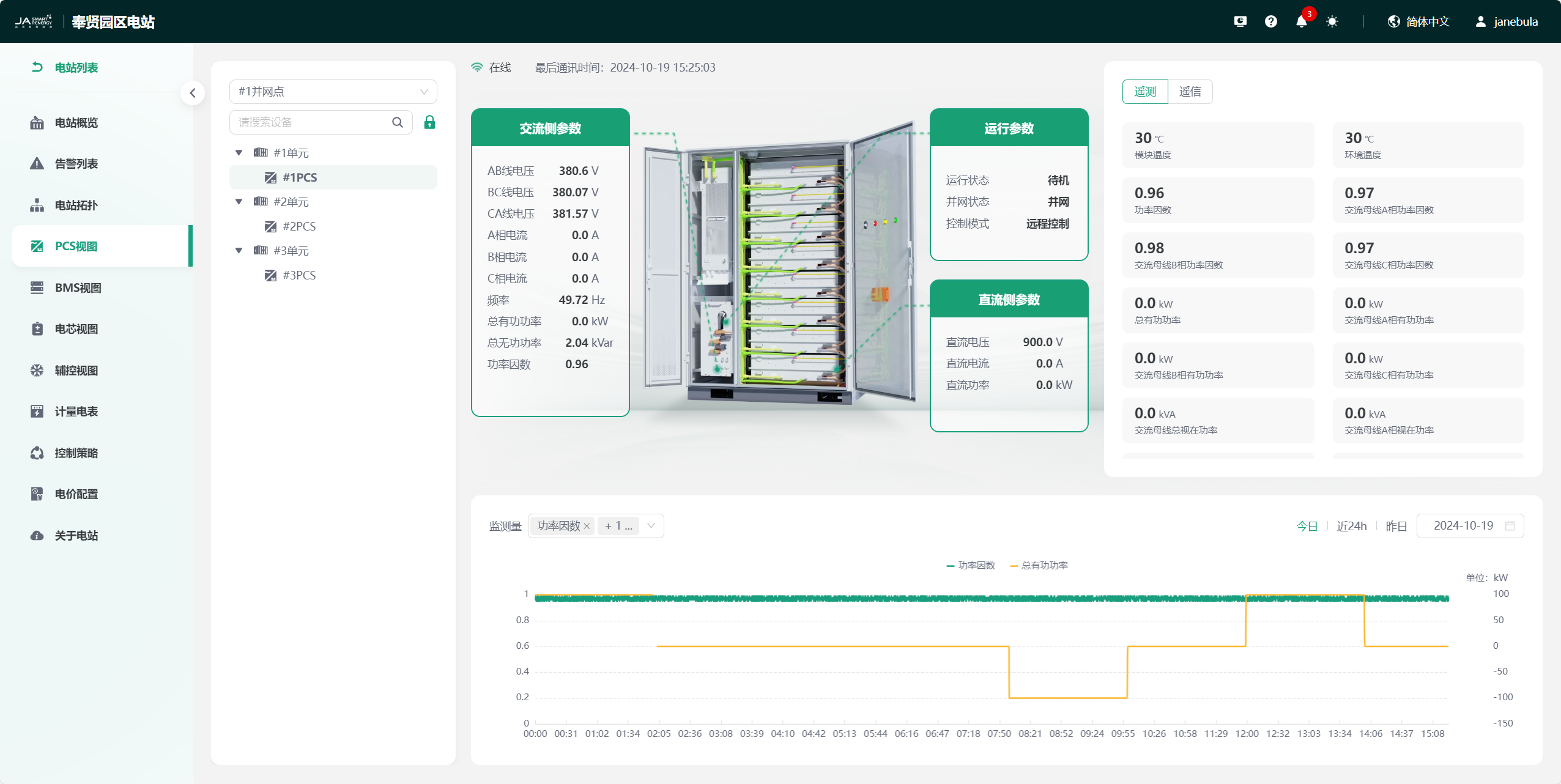

点击左侧菜单栏“PCS视图”标签，进入PCS视图页，该页面主要包含当前电站PCS设备树结构、PCS设备实时状态及数据监控，以及各遥测点监测曲线，您可以根据您的偏好通过“标签管理”模块自定义页面信息展示。

image-20241019152521184

BMS视图 ​

点击左侧菜单栏“BMS视图”标签，进入BMS视图页，该页面主要包含当前电站BMS设备树结构、BMS设备实时状态及数据监控，以及各遥测点监测曲线，您可以根据您的偏好通过“标签管理”模块自定义页面信息展示。

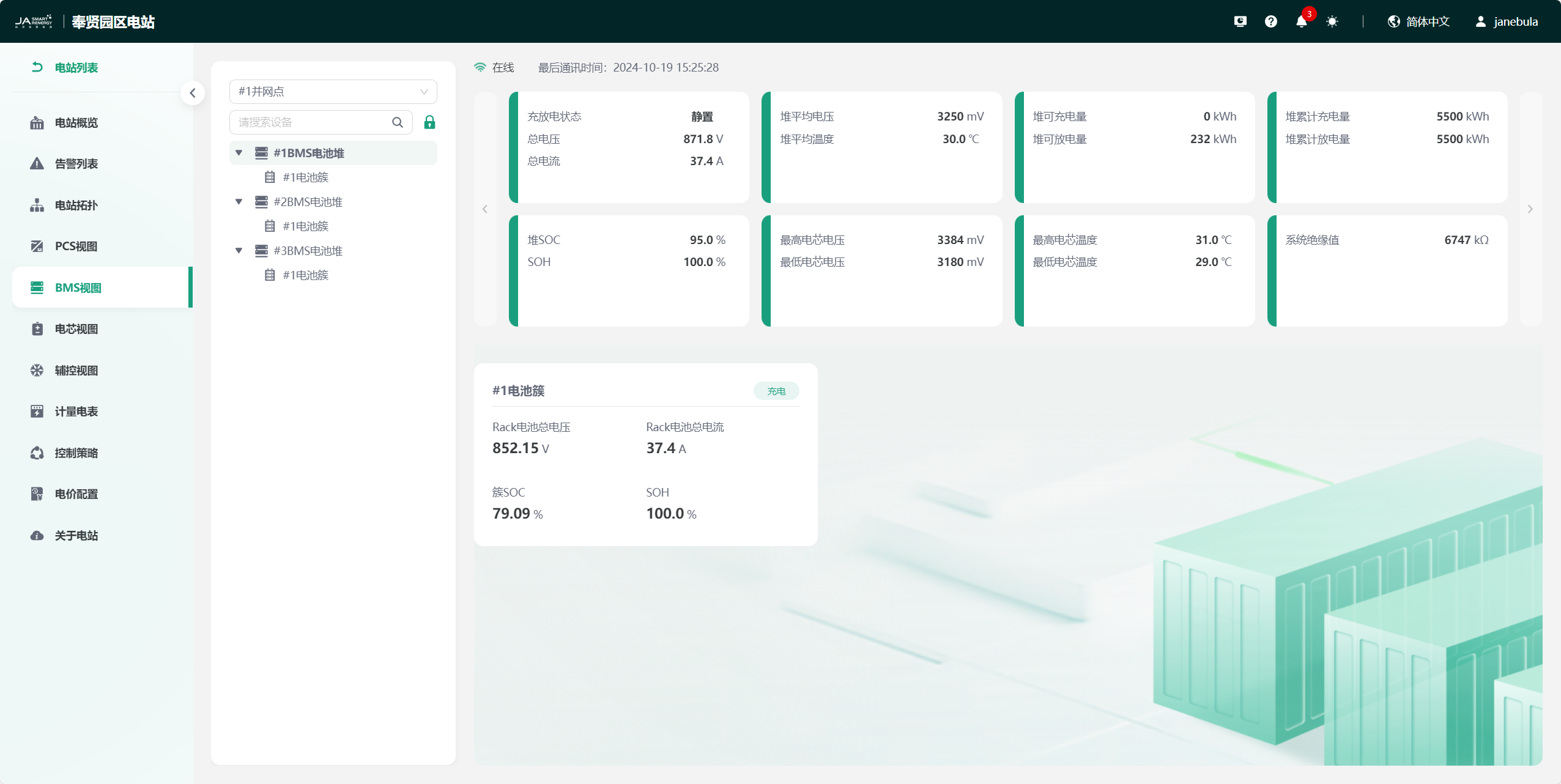

  • BMS堆视图 ​

image-20241019152537505

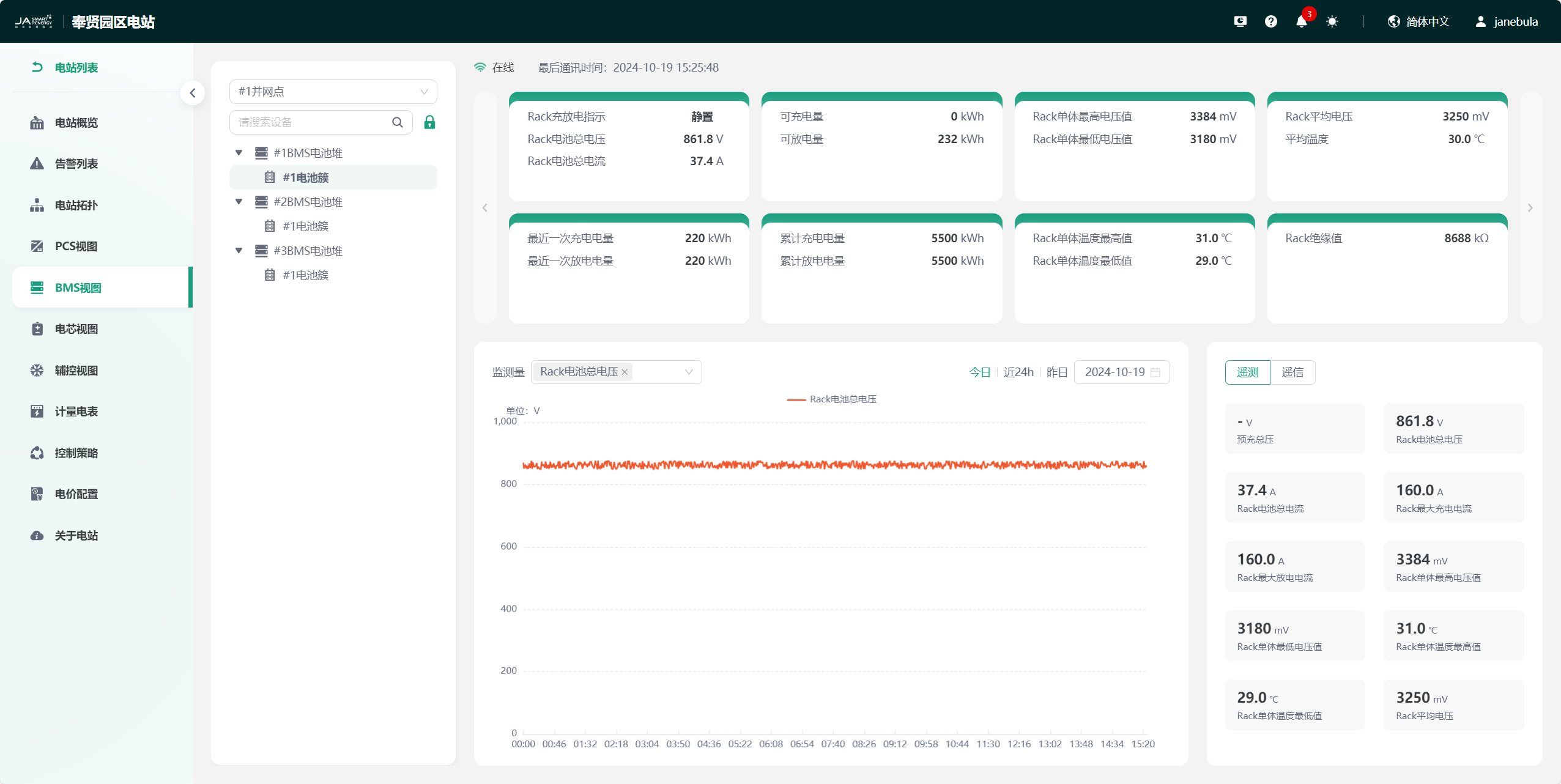

  • BMS簇视图 ​

image-20241019152559716

电芯视图 ​

点击左侧菜单栏“电芯视图”标签，进入电芯视图页，该页面主要包含当前电站BMS设备下电芯树结构、电芯电压分析/温度分析统计图表，方便您更直观的进行电芯数据监控。

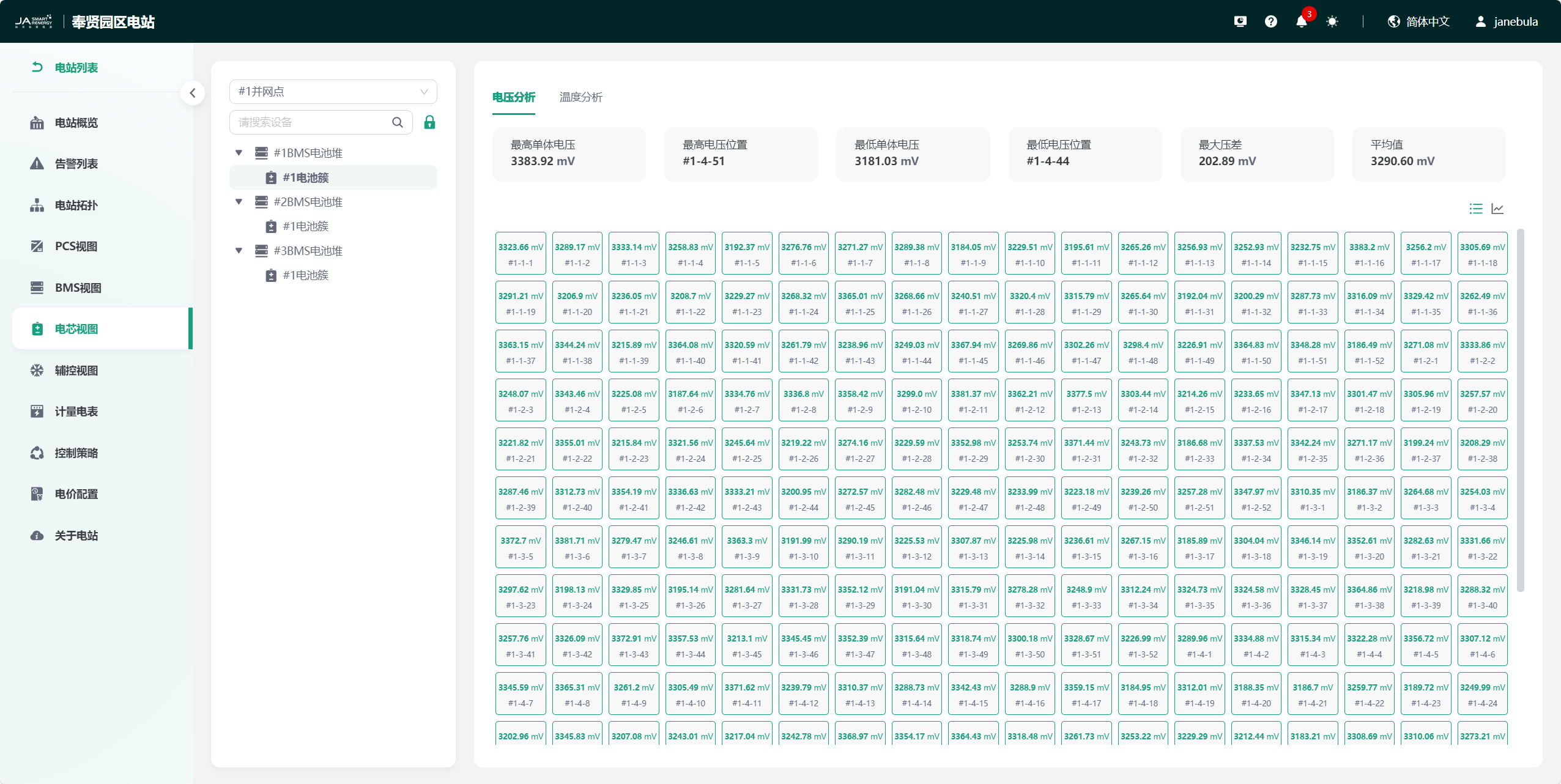

  • 电压分析 ​

​ 展示方式1：

image-20241019152729723

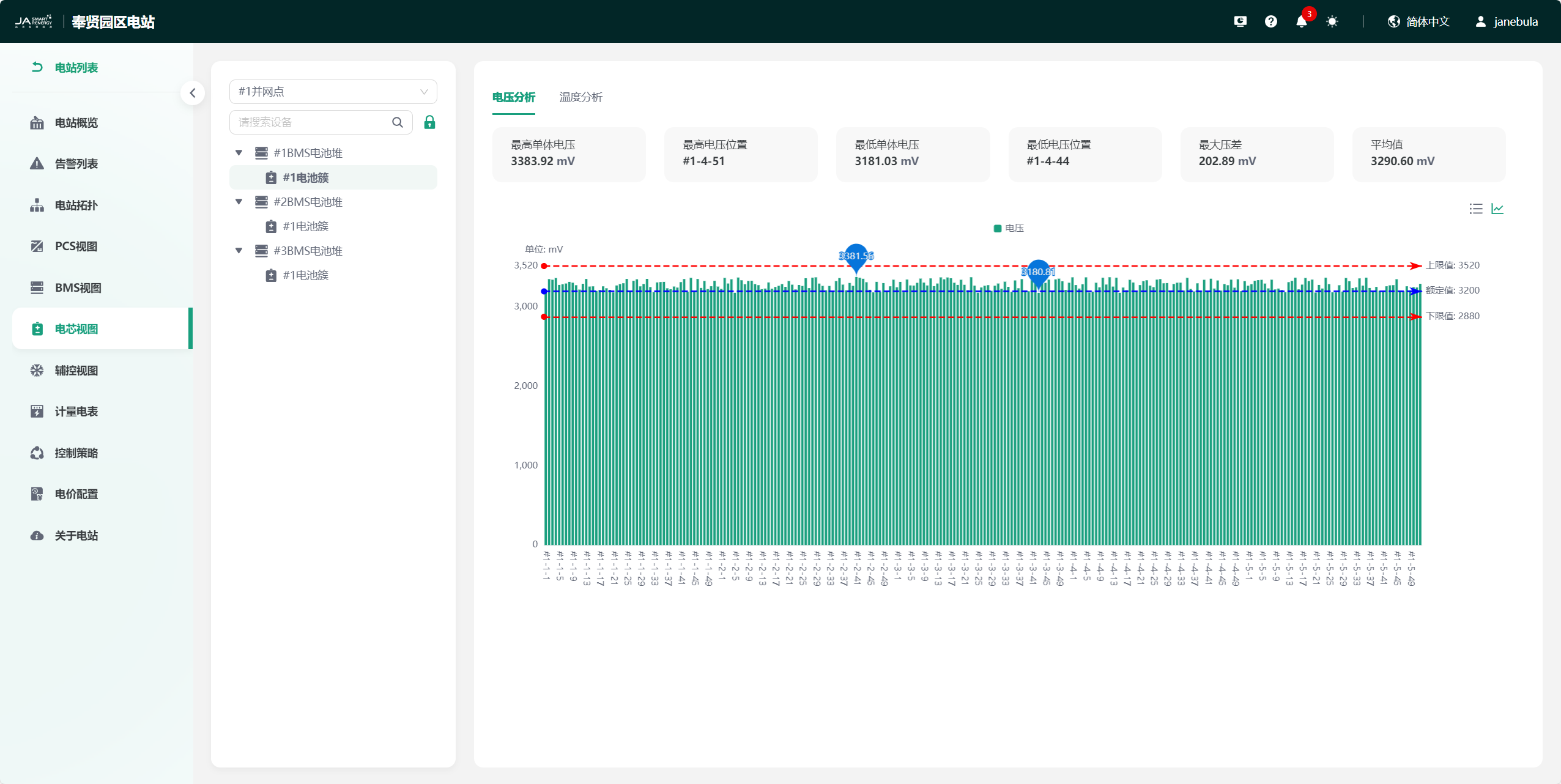

​ 展示方式2：

image-20241019152805819

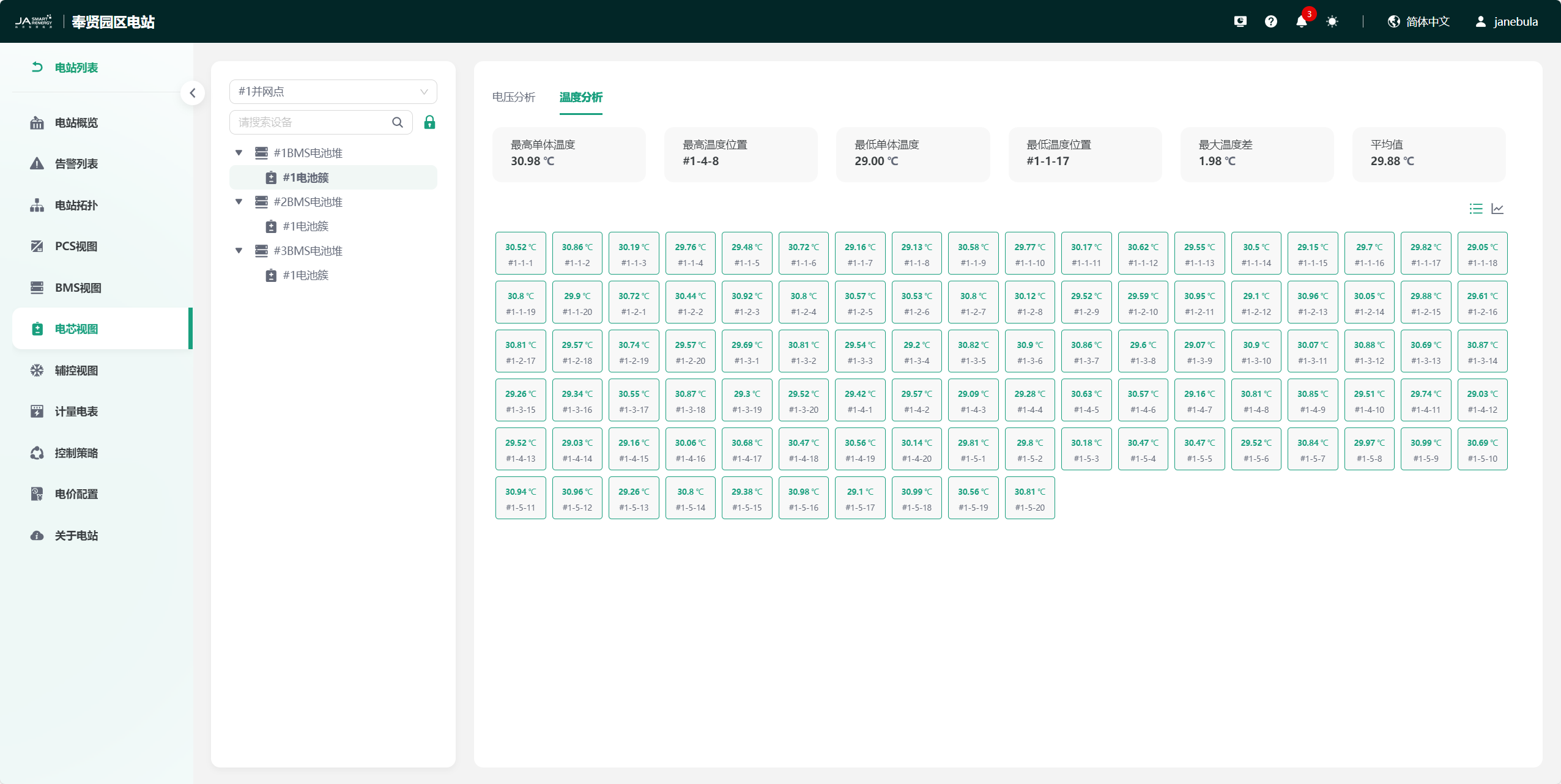

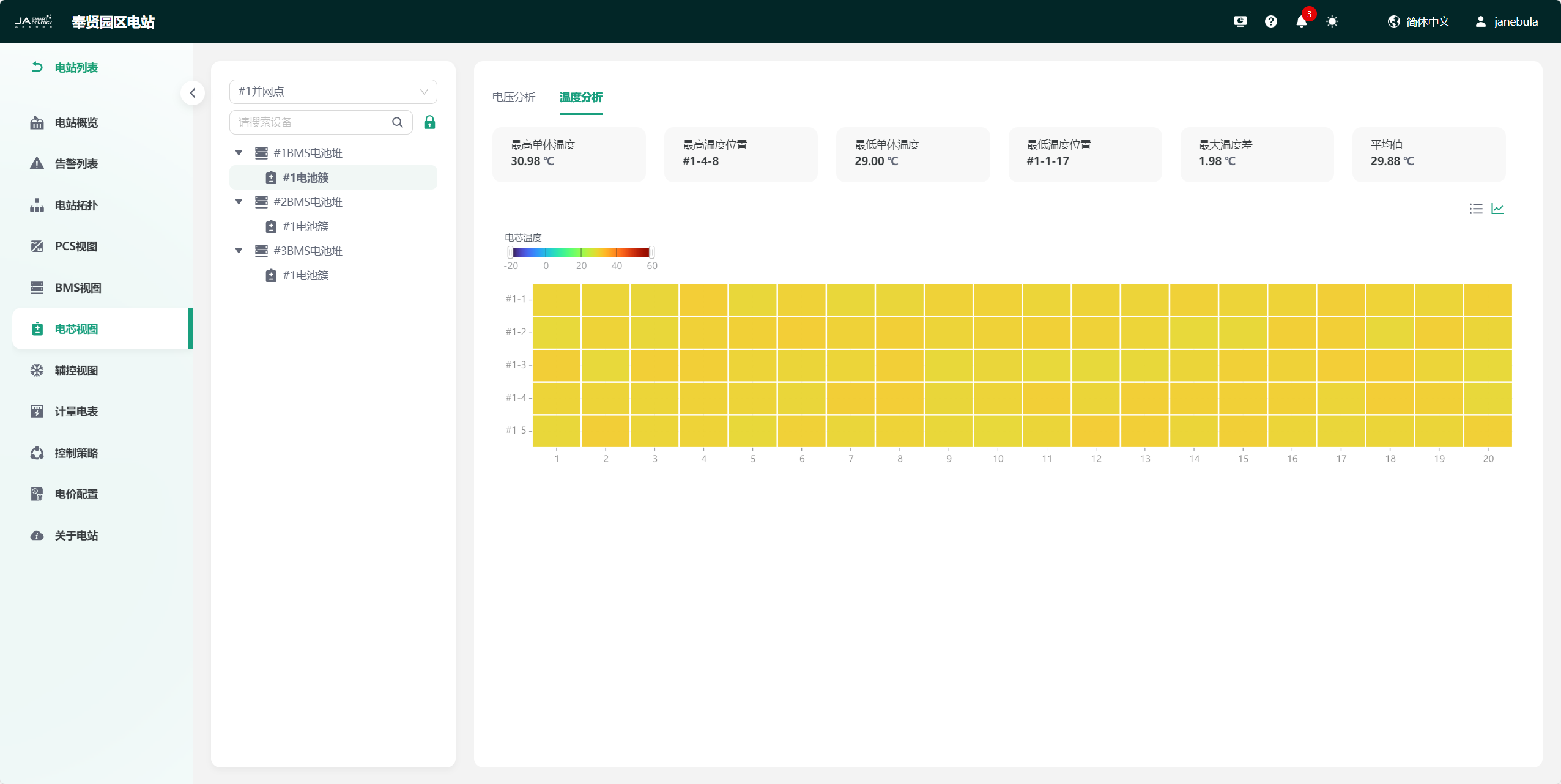

  • 温度分析 ​

    展示方式1：

    image-20241019152838327

​ 展示方式2：

image-20241019152943594

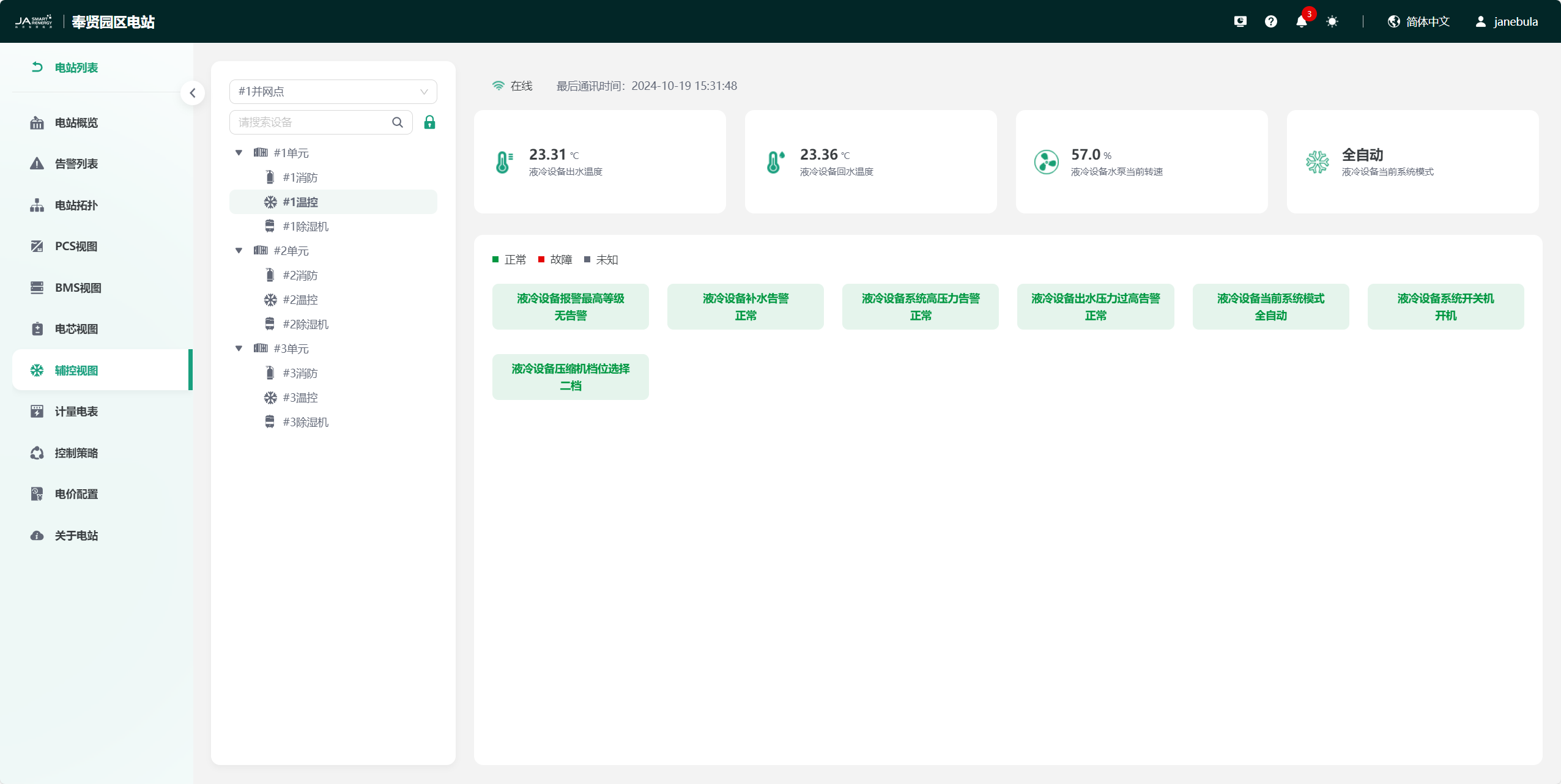

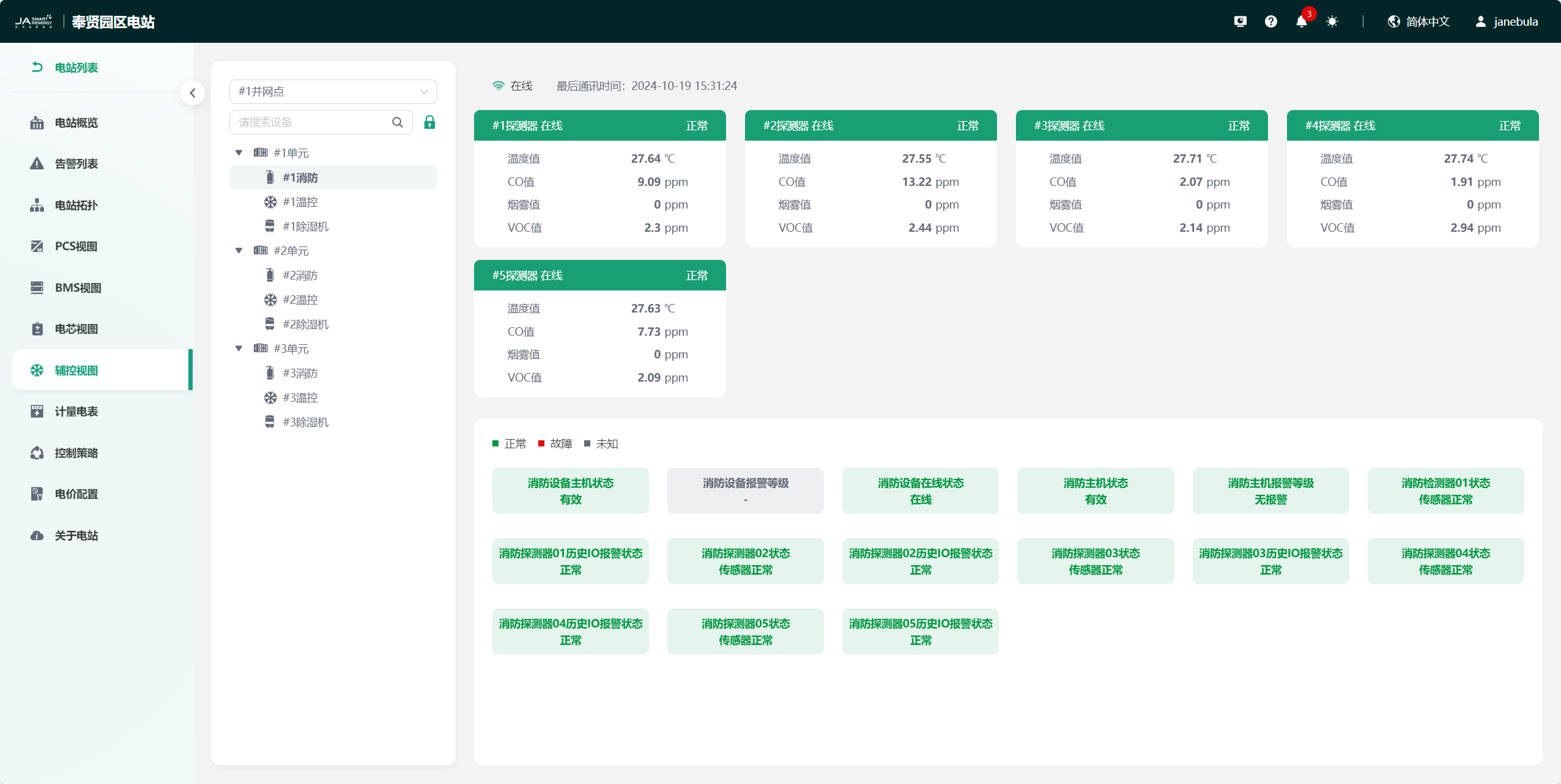

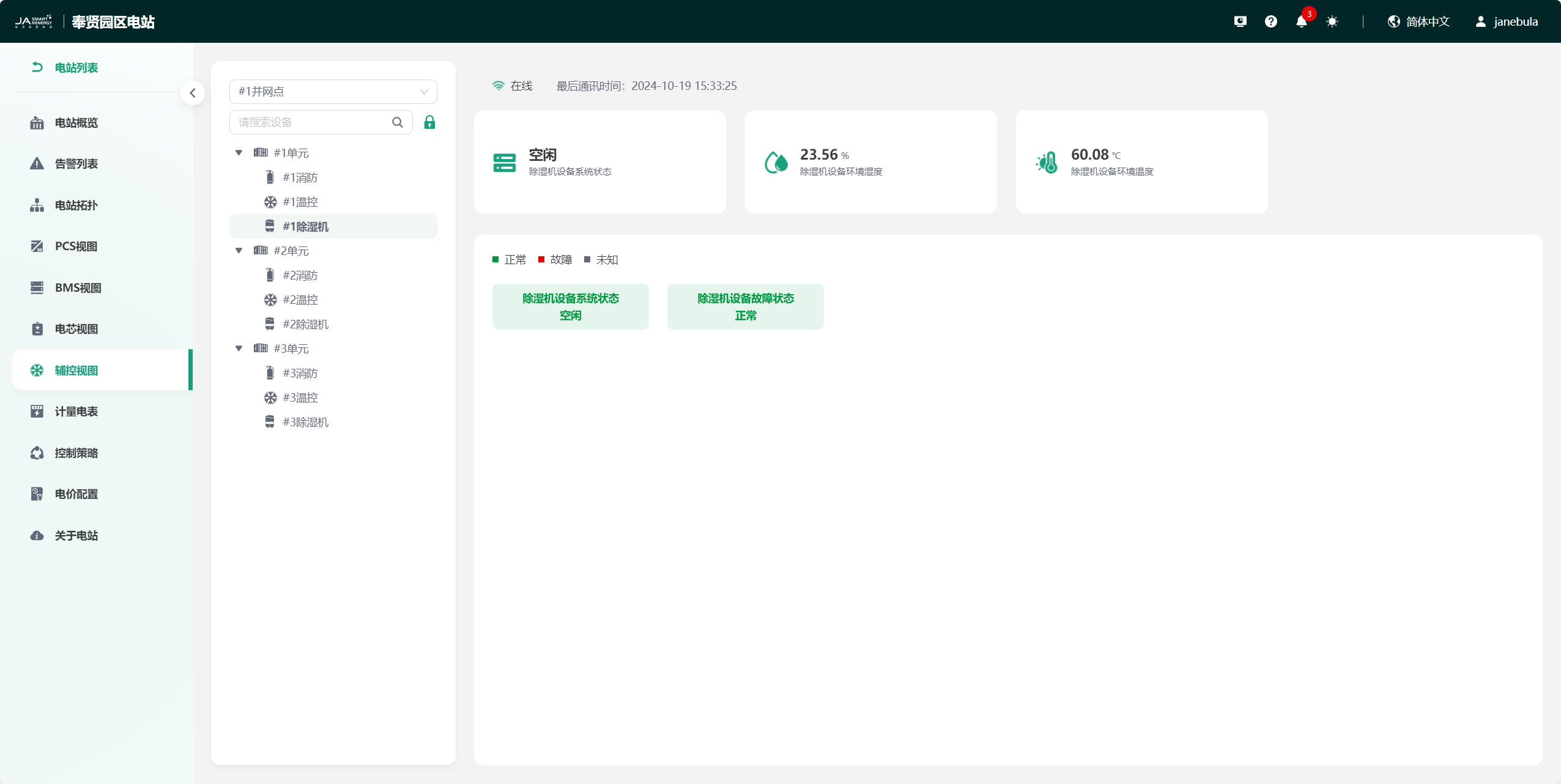

辅控视图 ​

点击左侧菜单栏“辅控视图”标签，进入辅控视图页，该页面主要包含当前电站消防、温控、除湿机设备树结构、实时状态及数据监控，方便您更直观的进行辅控设备监控。

image-20241019153147457

image-20241019153320619

image-20241019153335146

计量电表 ​

点击左侧菜单栏“计量电表”标签，进入计量电表页，该页面主要包含当前电站计量电表设备树结构、充放电量统计及分布分析，方便您更直观的查看电站充放电量数据。

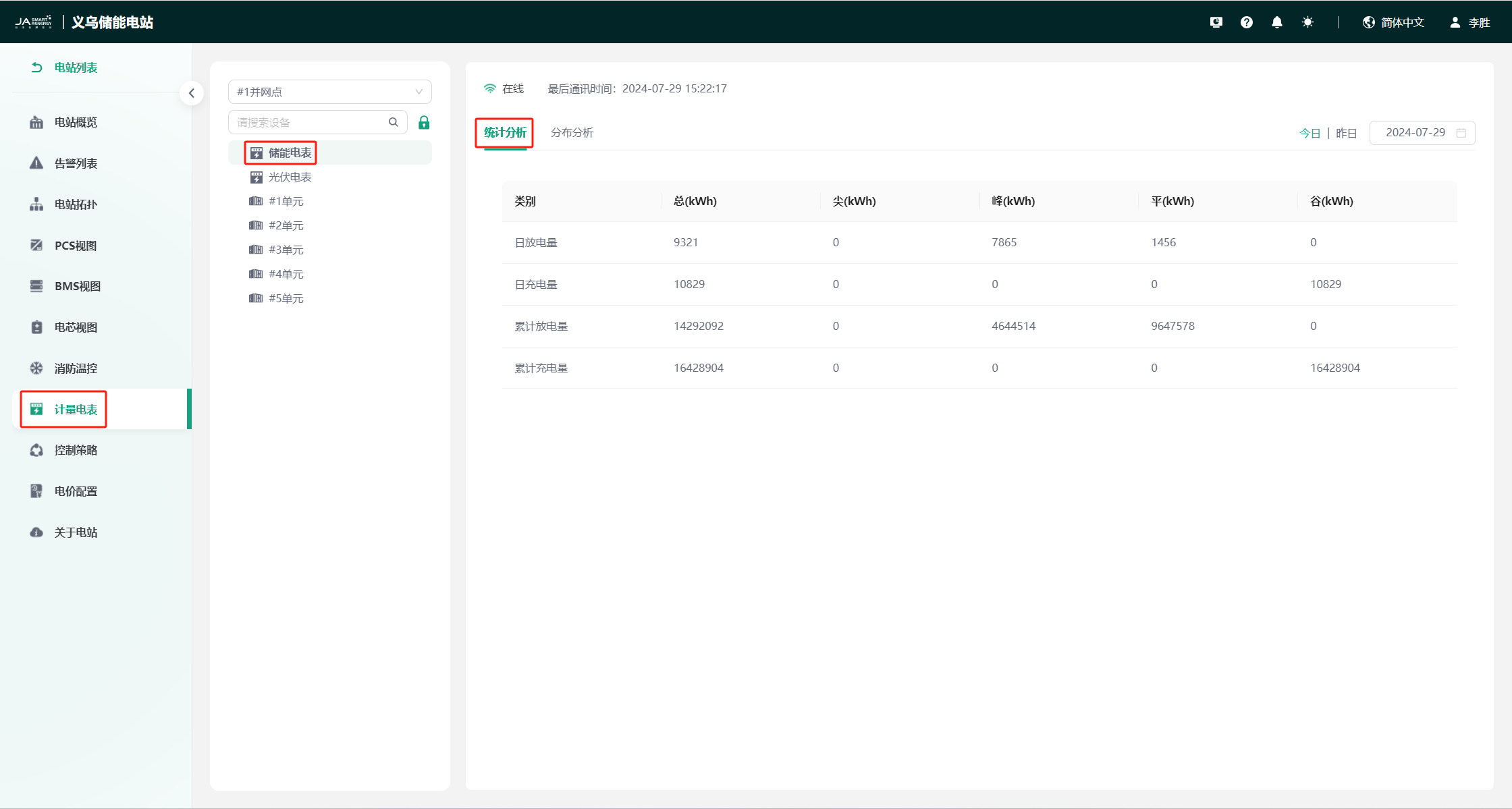

  • 统计分析 ​

image-20240729153011102

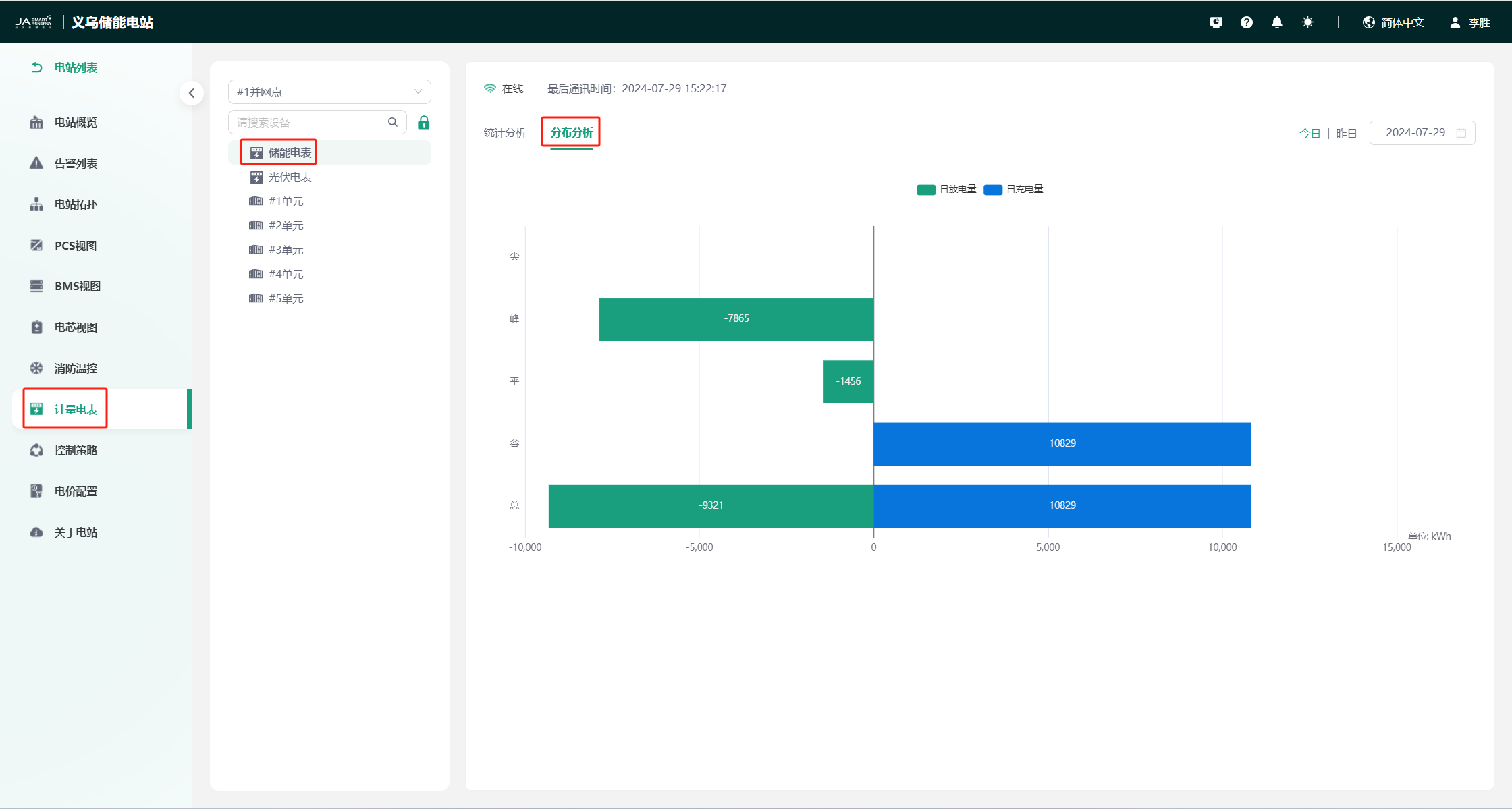

  • 分布分析 ​

image-20240729153102815

控制策略 ​

点击左侧菜单栏“控制策略”标签，进入控制策略页，该页面主要包含调度日历、策略配置、下发日志等功能。

调度日历 ​

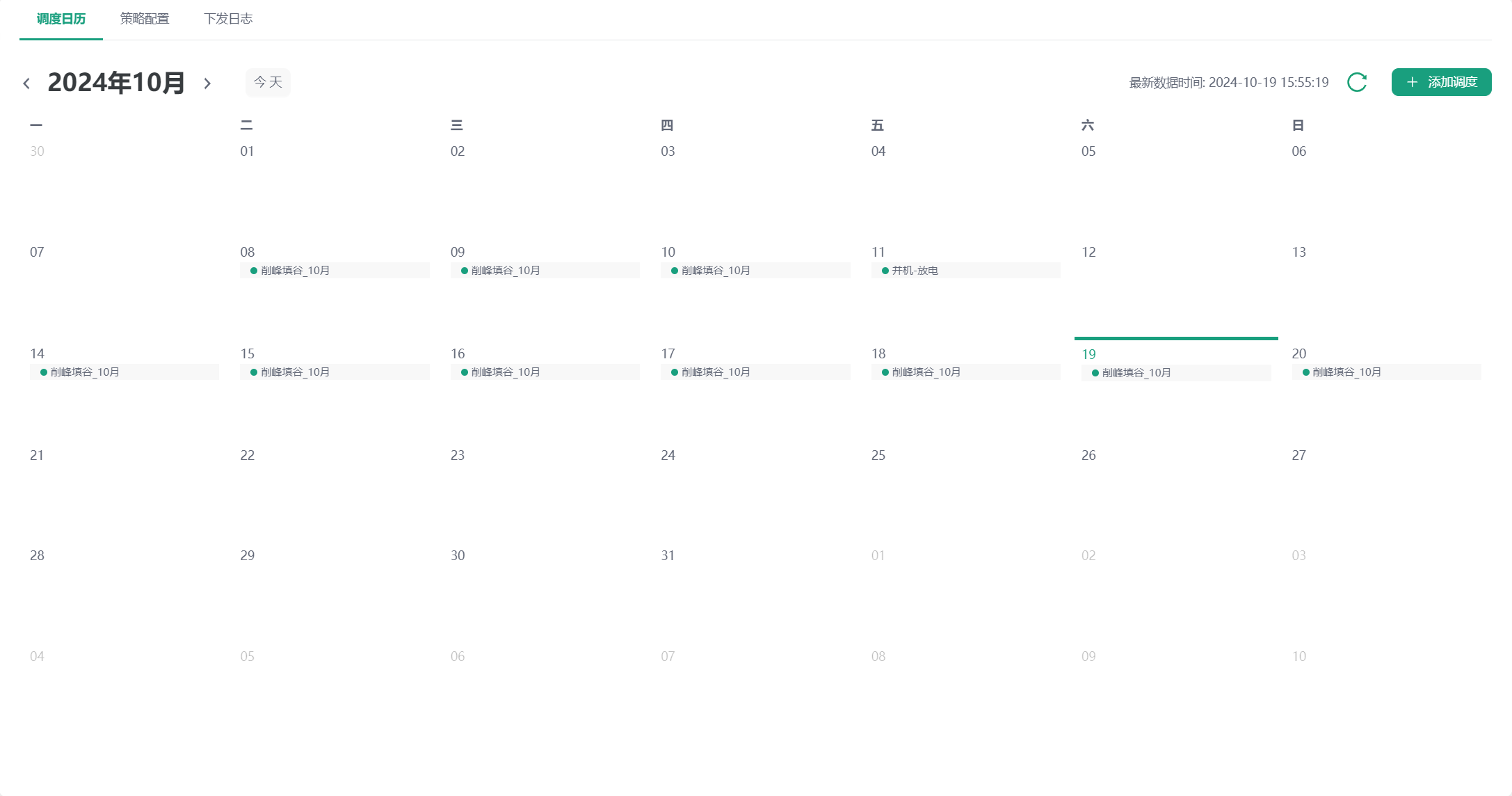

调度日历页面展示当前月份策略绑定情况，可通过点击“<”、“>”按钮切换月份展示，此页面包含策略绑定下发、查看已绑定策略等功能。

image-20241019155535468

  • 策略绑定 ​

    点击“添加调度”按钮，页面弹出“添加调度”窗口，可选择不同策略类型的策略进行绑定（注意：每种策略类型仅可绑定一个策略），并选择策略应用时间段。

  • 策略下发 ​

    策略绑定完成后点击“下发”按钮，填写控制口令/密码后，可进行策略的下发操作。

  • 查看已绑定策略 ​

    点击日历上某日策略名称，页面弹出“策略详情”窗口，可查看该日绑定策略详情。

  • 查看边端/云端策略 ​

    点击日历中某日期，弹出页面展示该日期边端执行策略及云端下发策略详情。

策略配置 ​

策略配置页面包含新增策略、策略筛选、策略查看/编辑/删除等功能。

  • 新增策略 ​

    点击“新增策略”按钮，页面弹出“新增策略”窗口，可新增削峰填谷/需量控制/防逆流三种策略类型，您可以根据您的需求选择填写。

  • 策略筛选 ​

    您可通过策略类型、策略创建时间、策略名称进行策略列表的筛选。

  • 策略查看 ​

    您可通过点击操作栏“查看”按钮，进行策略详情的查看。

  • 策略编辑 ​

    您可通过点击操作栏“编辑”按钮，进行策略的重新编辑（注意已被绑定的策略无法重新编辑）。

  • 策略删除 ​

    您可通过点击操作栏“删除”按钮，进行策略的删除（注意：已被绑定的策略需解除绑定才可删除）。

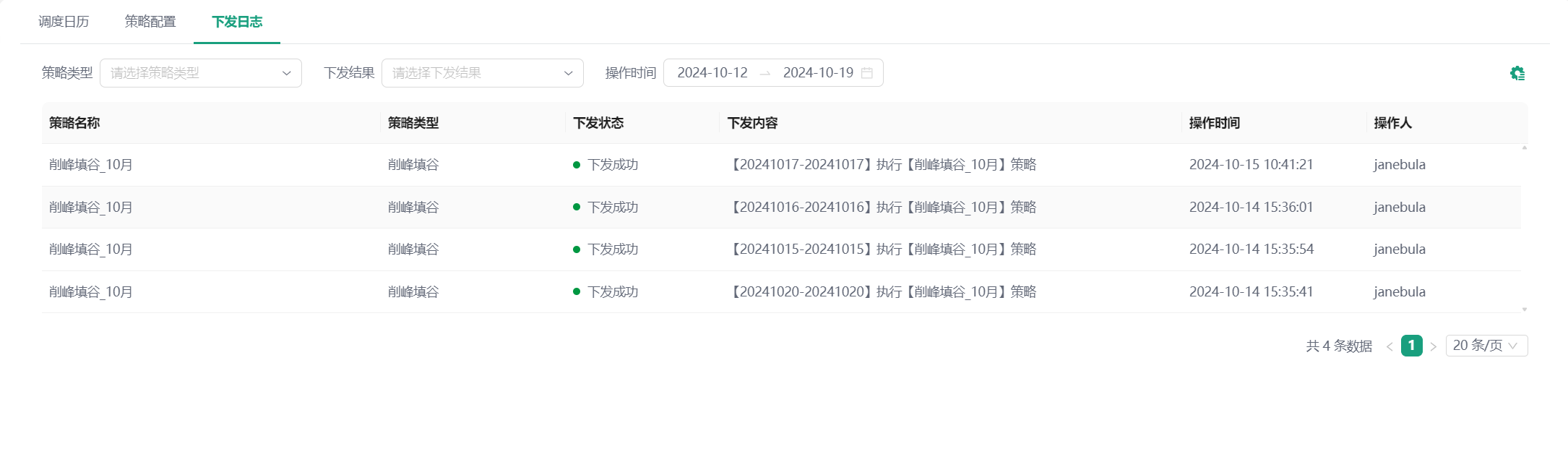

下发日志 ​

下发日志页面展示了策略下发至边缘端的下发详情，默认展示近七天的下发日志，您可通过策略类型、下发结果、操作时间筛选下发日志列表。

image-20241019155604497

电价配置 ​

点击左侧菜单栏“电价配置”标签，进入电价配置页，该页面主要包含电价配置、方案列表两部分。

电价配置 ​

电价配置页面默认展示当年1-12月份电价方案绑定情况，您可在“生效年份”选择不同年份进行查看，该页面主要包含电价方案的绑定、查看、解绑等功能。

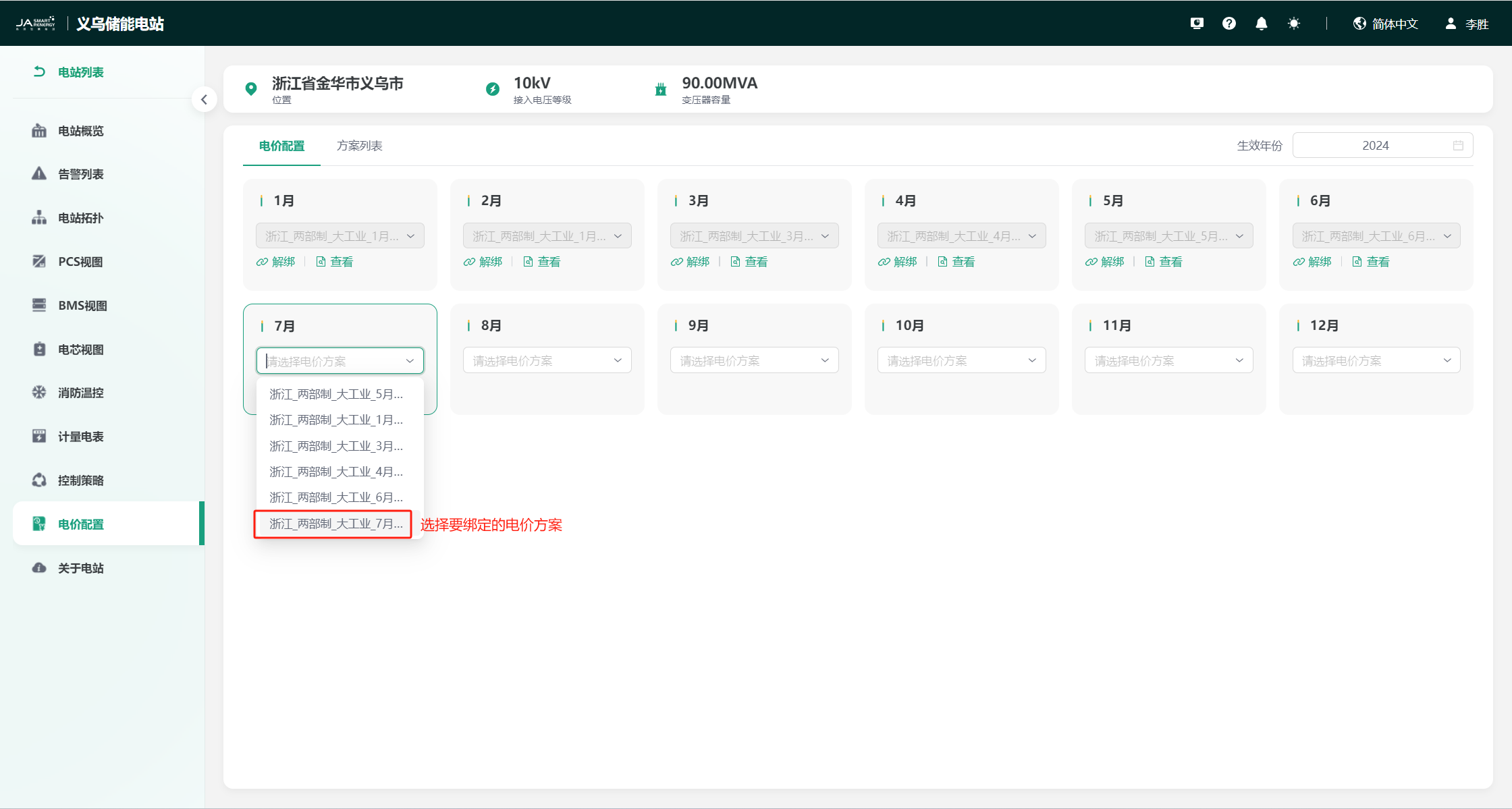

  • 绑定电价方案 ​

选择需要配置电价的月份，点击下拉框，将所添加的电价方案与月份绑定，如图：

image-20240729165602305

  • 查看电价方案 ​

点击不同月份，页面同步切换该月份绑定的分时电价曲线，同时，您也可以点击不同月份下“查看”按钮，进行该月份绑定的电价方案详情查看。

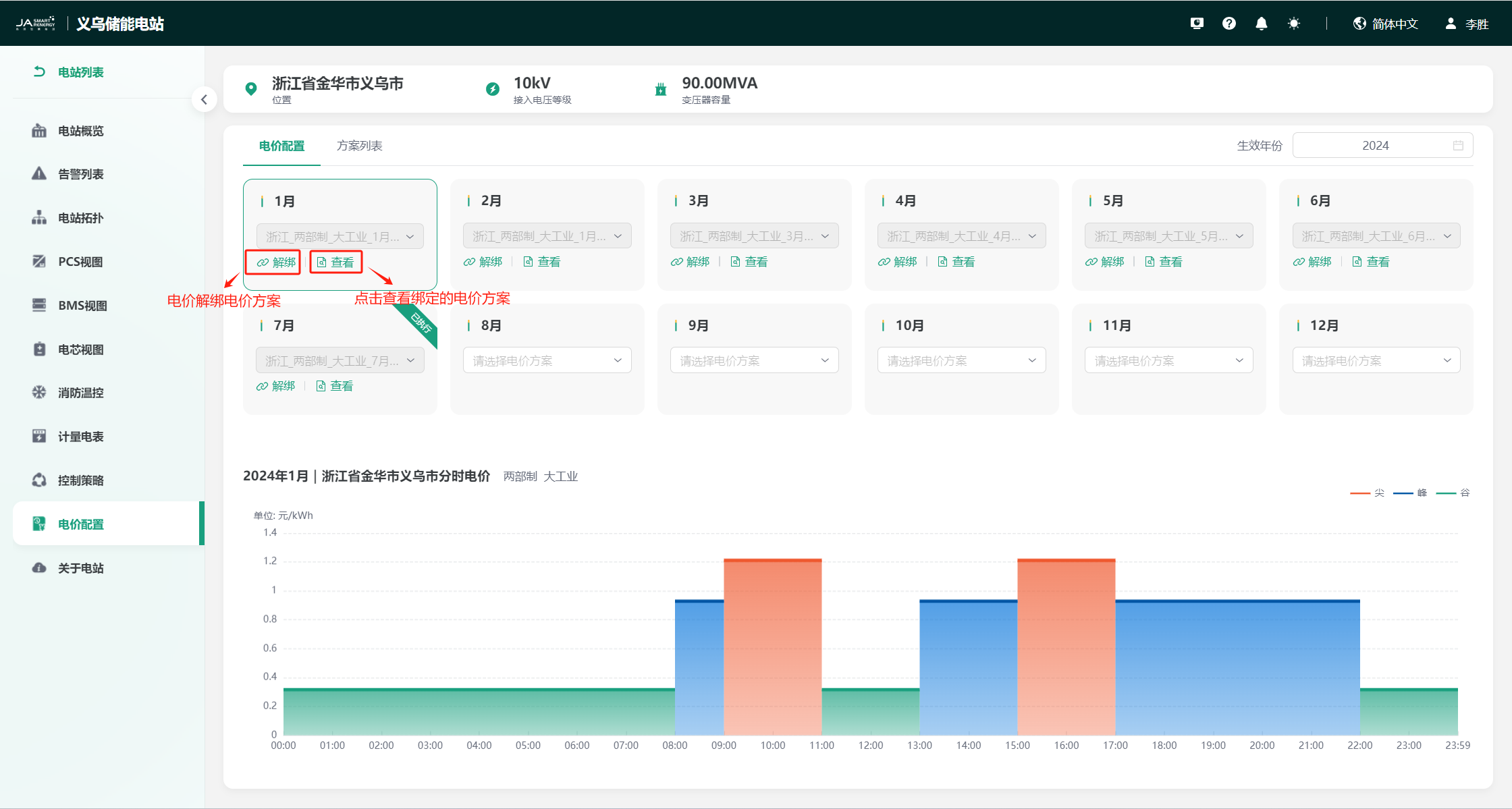

  • 解绑电价方案 ​

选择待解绑电价方案的月份，点击“解绑”按钮，进行电价方案的解绑。

image-20240730100219229

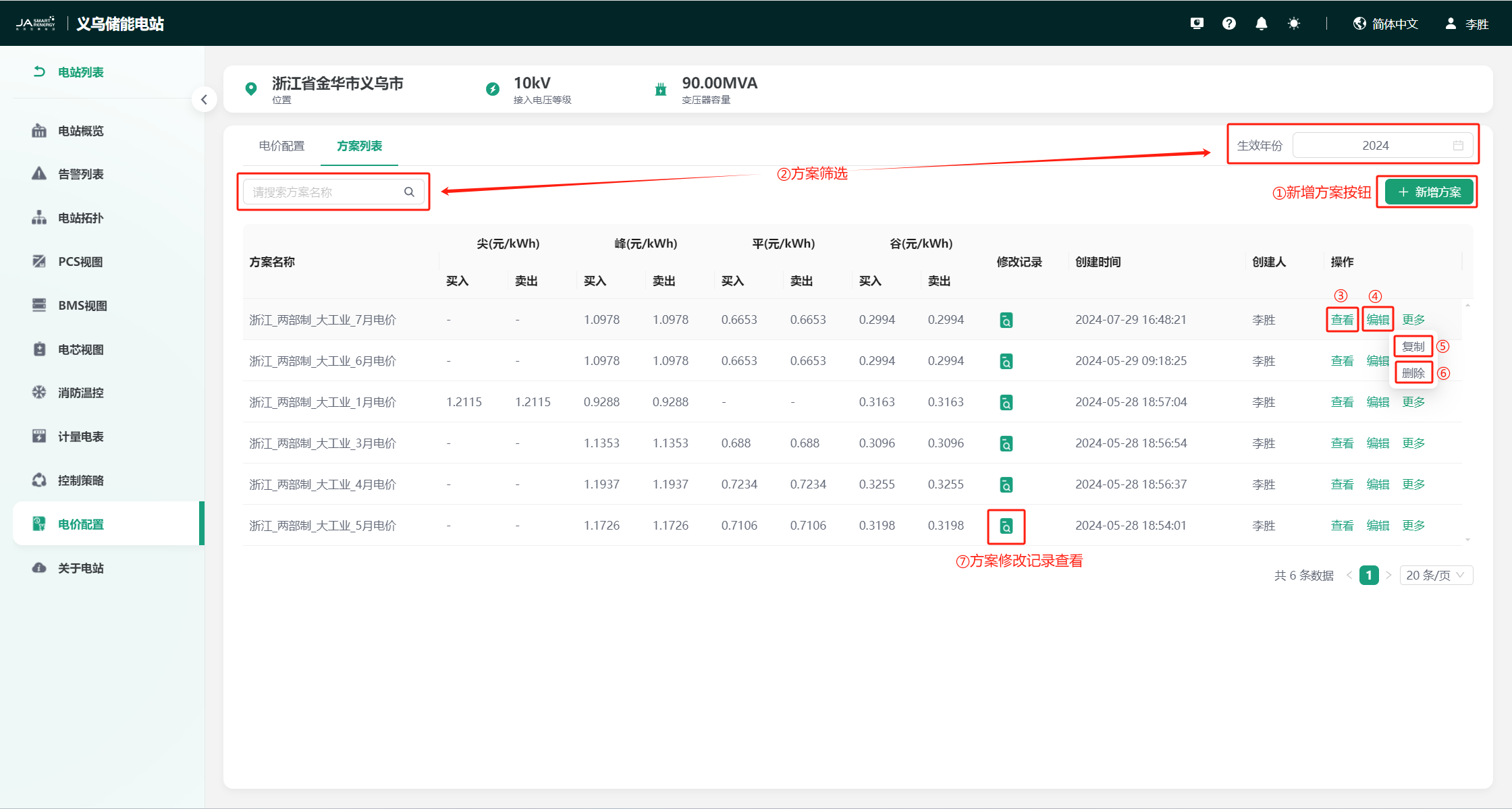

方案列表 ​

方案列表页面展示了您所配置的所有电价方案，包含方案新增、筛选、查看、编辑、复制、删除、方案修改记录查看等功能，如图：

image-20240730101726852

  • 新增方案 ​

点击“新增方案”按钮，页面弹出“新增方案窗口”，可进行电价方案的新增操作，详情可见新增电价方案。

  • 方案筛选 ​

您可通过搜索方案名称或修改生效年份进行方案的筛选。

  • 方案查看 ​

您可点击操作栏“查看”按钮，进行某电价方案详情的查看。

  • 方案编辑 ​

您可点击操作栏“编辑”按钮，进行某电价方案详情的重新编辑。

  • 方案复制 ​

您可点击操作栏“更多”→“复制”按钮，进行某电价方案复制操作。

  • 方案删除 ​

您可点击操作栏“更多”→“删除”按钮，进行某电价方案删除操作（注意已被绑定的电价方案需解绑后才可被删除）。

  • 方案修改记录查看 ​

您可点击image-20240731154913883图标进行某电价方案修改记录的查看。

关于电站 ​

“关于电站”模块用于进行对电站数据源/被控设备的配置。

配置数据源 ​

点击“配置数据源”-“配置”按钮，进入配置数据源页面，此页面为“电站概览”-“电站能量流动图”数据配置页面，您可在此处配置“电站能量流动图”数据来源，配置后，可在电站概览页查看数据展示。

配置被控设备 ​

点击“被控设备”-“配置”按钮，进入配置被控设备页面，此页面可选择电站EMS设备，选择后电站控制策略皆下发至此设备。

告警 ​

“告警”模块为所有电站设备的告警信息汇总，包含告警中、告警历史两部分，支持进行告警筛选查询、告警通知配置、告警详情和导出告警信息的功能操作，您可以根据告警状态快速获取告警信息从而进行安排处理。

告警中：设备目前正处于告警状态

告警历史：设备处于告警状态即存在在告警历史中，但无告警结束时间，且告警状态为“发生中”，直到设备恢复正常，告警结束，告警状态由“发生中”变更为“已结束”，同时设备恢复正常时间即为告警结束时间

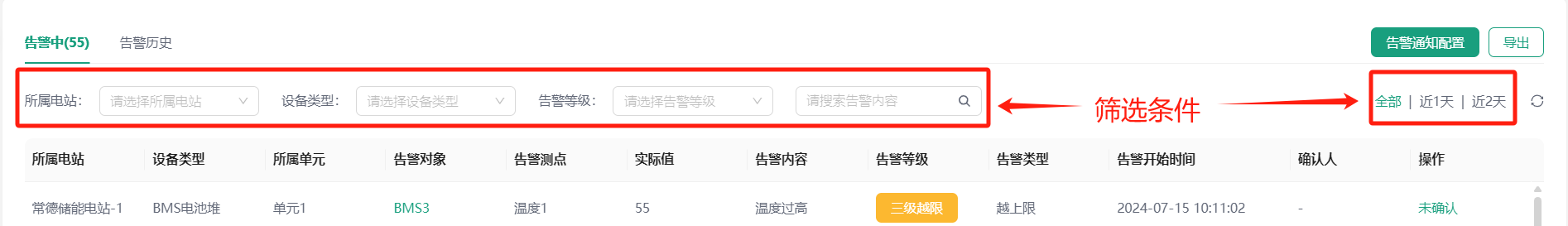

告警筛选查询 ​

您可通过选择告警设备所属电站、设备类型、告警等级、告警内容或告警发生时间（全部/近1天/近2天）来筛选设备告警中信息，如图：

image-20240728201218050

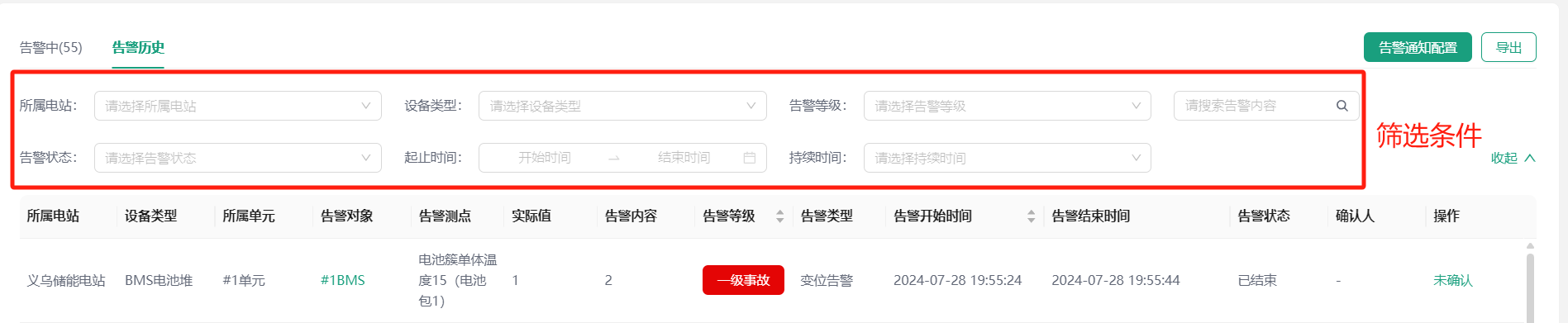

  • 告警历史 ​

您可通过选择告警设备所属电站、设备类型、告警等级、告警内容、告警状态、告警起止时间、持续时间来筛选设备告警历史信息，如图：

image-20240728201343890

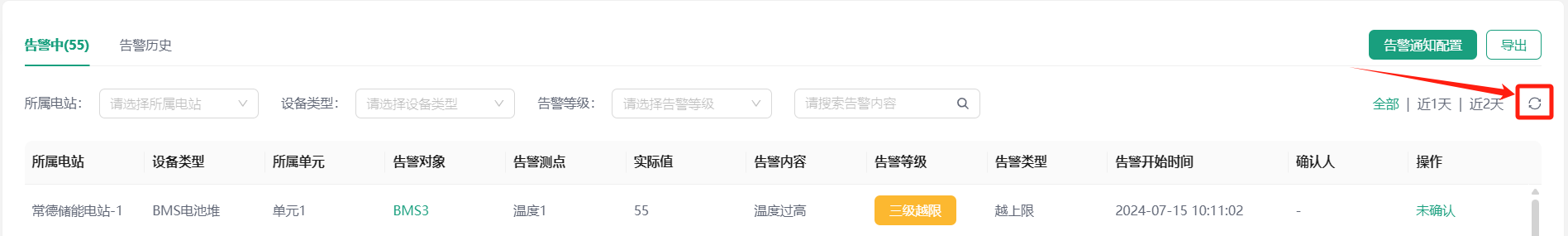

告警中信息刷新 ​

您可通过击“刷新”按钮刷新当前告警中列表，便于处理一些延时缓存问题，如图：

image-20240728201435993

告警定位 ​

当系统出现告警时，您可通过在告警列表点击该条告警-告警对象，即可跳转该设备详情页面，以便于您能快速定位告警设备。

告警规则查看 ​

当系统出现告警时，您可通过在告警列表点击该条告警-告警测点，可查看该条告警触发的告警规则，您也可在此页面进行告警规则的二次编辑操作。

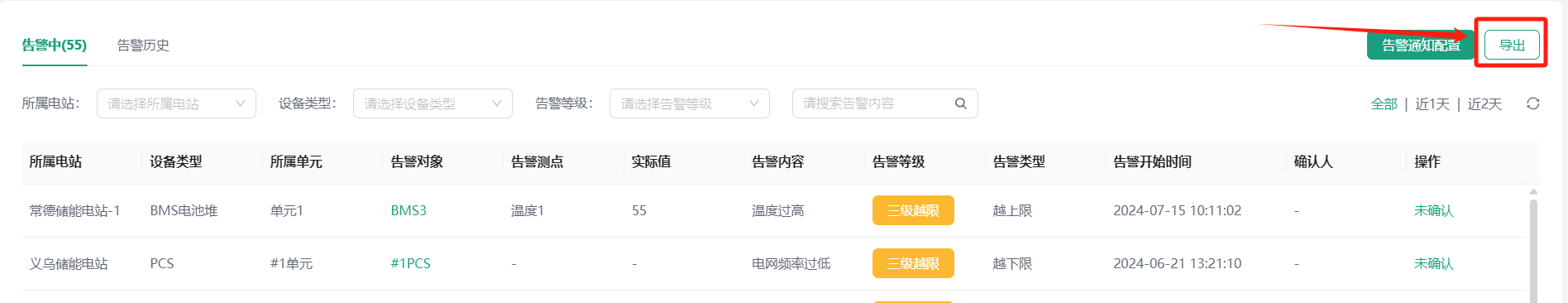

告警列表导出 ​

分别在“告警中”/“告警历史”页面点击“导出”按钮，可导出当前告警列表所有告警信息，若导出前进行过告警列表筛选操作，则导出筛选后的告警列表。

注意：若导出的告警数据文件过大时，不会自动进行下载，您可自行前往“任务中心”-“任务”进行数据下载操作

image-20240728202028459

告警通知配置 ​

您可通过点击右上角“告警通知配置”按钮，进入告警通知配置页面，页面包含已创建告警通知模板列表、新建通知模板。

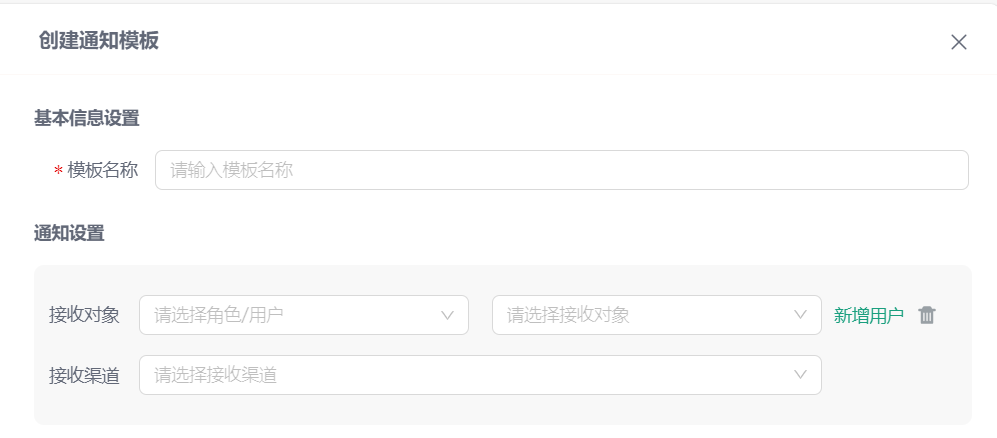

创建通知模板 ​

点击“创建通知模板”按钮打开创建模板侧边框，设置模板名称后，您可根据需要选择告警通知接收对象及接收渠道，包含站内信、APP推送、邮件通知、钉钉推送。

image-20241019161225738

通知模板操作 ​

点击操作-编辑，可进行通知模板的编辑。

点击操作-复制，可进行通知模板的复制操作。

点击操作-删除，可进行通知模板的删除操作。

注意：模板已被告警规则绑定时无法被删除
